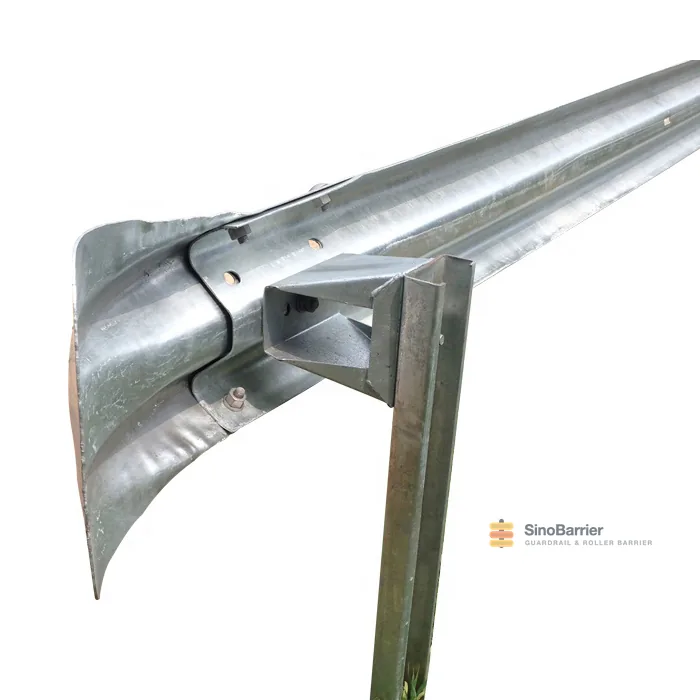

فاصل حاجز بشكل Box

جزء من مجموعة فواصل الحواجز · حواجز الطرق.

الموديل: Box spacer

إن مباعد الحاجز الواقي الصندوقي عبارة عن كتلة مباعدة ذات مقطع مغلق، مخصصة لتركيبات Thrie-beam وحواجز Roller Barrier، حيث قد تتشوه المباعدة المسطحة تحت تأثير الحمل. ويشير بلوك Guardrail إلى كتلة الوقاية أو المانع أو كتلة الإبعاد، وقد سُمّي في بعض الأماكن «المباعد» أو «الفاصل». وهو الجزء الواقع بين الحاجز الواقي والعمود، ويتوافر بأشكال وتصميمات عديدة مختلفة. وتُعد الكتلة نفسها جزءاً ماصاً للطاقة، ولذلك يمكنها أن…

  • المعيار ASTM، AISI، DIN، GB
  • المادة Q235، Q345، وفولاذ قياسي آخر، إلخ
  • السطح مجلفن بالغمس الساخن، مطلي بالبودرة
  • السماكة 2.5 مم – 5 مم أو حسب الطلب
  • الحد الأدنى للطلب حاوية 20GP واحدة
  • مدة التسليم 15–25 يوماً
  • شهادة اختبار المصنع مع كل شحنة
  • رسومات تنفيذية ومخطط تخطيطي مرفقان
  • أطوال وأنماط ثقوب وأوزان طلاء حسب الطلب

المواصفات الفنية

اسم المنتج فاصل مجلفن لحاجز الطريق
المادةQ235، Q345، وفولاذ قياسي آخر، إلخ
التقنيةمدلفن على البارد
معالجة السطحمجلفن بالغمس الساخن، مطلي بالبودرة
المواصفاتفاصل بشكل U و C و H و F و Sigma و Box وشبه منحرف، وكتلة إزاحة
السماكة2.5 مم – 5 مم أو حسب الطلب
طلاء الزنك 350غ/م²-600غ/م²
بلد المنشأ شاندونغ، الصين
المعيارASTM، AISI، DIN، GB
الشهادةISO9001:2008 ,GB/T19001-2008,CE,SGS
مواصفات خاصة أخرى حسب متطلبات العميل أو رسوماته

الأبعاد المعروضة هي النطاق القياسي. الأطوال وأنماط الثقوب وأوزان الطلاء غير القياسية تُصنَّع حسب الطلب — أرسل رسمك للحصول على رسم تأكيدي.

الوصف

فاصل حاجز الأمان ذو الشكل الصندوقي: مواضع الاستخدام

الفاصل ذو الشكل الصندوقي عبارة عن كتلة فاصلة مغلقة، تُصنع من شريط فولاذي مطوي وملحوم على شكل صندوق مستطيل. ويتميز مقطعه المغلق بالصلابة في جميع الاتجاهات، مما يجعله مناسبًا للقوائم التي تتعرض للأحمال من أكثر من زاوية، وللمقاطع التي يتحمل فيها الفاصل أيضًا حمل تثبيت العارضة بالمسامير النافذة عبرها. ويُستخدم عادةً في تركيبات العارضة الصندوقية وW-Beam للخدمة الشاقة.

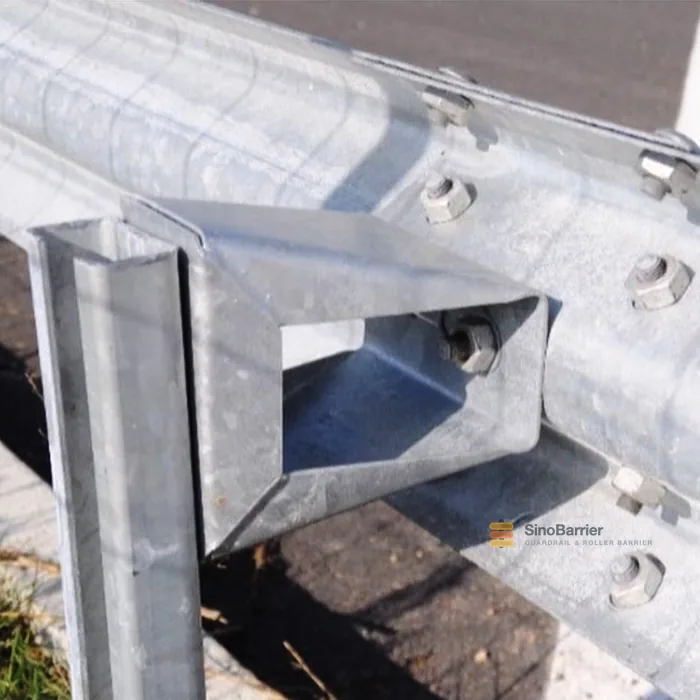

Box-shape guardrail spacer fitted to a W-beam section

كيفية امتصاص الكتلة ذات الشكل الصندوقي للطاقة

يثبّت الفاصل ذو الشكل الصندوقي العارضة بعيدًا عن القائم، ويسمح للحاجز بالانحراف تدريجيًا أثناء الاصطدام، مما يمتص طاقة الحادث بدلًا من نقلها بالكامل إلى القائم. ويوزّع الصندوق المغلق حمل المسمار على مساحة أوسع مقارنةً بالمجرى المفتوح، ولذلك يحافظ التثبيت على متانته تحت تأثير الأحمال المتكررة. ونشكّل الصندوق من شريط Q235 أو Q345، ثم نُجري جلفنة بالغمس الساخن على التجميعة الملحومة.

تثبيت الكتلة الصندوقية

توجد الكتلة بين الحاجز المعدني والقائم، ويمر طقم المسامير عبر المجموعة بأكملها. ونظرًا إلى أنها ملحومة وليست مطوية، يمكن تصنيع الكتلة بارتفاع ونمط ثقوب دقيقين، مما يفيد عندما يجب تركيب الحاجز المعدني على منسوب محدد بدقة. أرسل إلينا مقطع القائم والمسافة بين المسامير، وسنصنّع الكتلة بما يتوافق معهما؛ كما يمكن توريد القوائم والمسامير معها.

المعايير والمقاسات والطلب

تُصنّع الكتل ذات الشكل الصندوقي وفقًا للمعايير AASHTO M180 وAS/NZS 3845 وBS EN 1317 وJT/T 281، كما ننفذ اللحام وفقًا لرسمكم. أرسلوا مقاس الكتلة ونمط المسامير ومقطع القائم، وسنقدّم عرض السعر من مصنعنا مباشرة. ويمكن إرسال عينة إذا رغبتم في فحص اللحام والطلاء أولًا.

الأسئلة الشائعة

أين يُستخدم الفاصل على شكل صندوق؟
يُستخدم في الأنظمة ذات العارضة الصندوقية والأنظمة المخصصة للخدمة الشاقة، وكذلك مع الدعامات التي تتحمل أحمالًا من أكثر من اتجاه. ويوفر مقطعه المغلق صلابة في جميع الاتجاهات، مما يجعله مناسبًا للمسارات التي تحمل فيها الكتلة الفاصلة أيضًا تثبيت العارضة المار عبرها مسمار التثبيت.
كيف تُصنع الكتلة الفاصلة الصندوقية؟
تُصنع من شريط فولاذي مطوي وملحوم على شكل صندوق مستطيل. تُشكَّل وتُثقَّب أولًا، ثم تُجلفن بعد ذلك، بحيث تُغطى اللحامات وحواف الثقوب، وهو ما يمنع الجزء الملحوم من الصدأ على طول خط اللحام.
ما السماكة وطبقة الطلاء القياسيتان؟
شريط بسماكة من 2.5 إلى 5 mm مع طبقة زنك بوزن من 350 إلى 600 g/m²، بما يتوافق مع العارضة والدعامات الواردة في الشحنة نفسها. وتُحدَّد السماكة وفق تفاصيل النظام الذي تعملون وفقًا له.
هل يمكن تجميع الكتلة مسبقًا باستخدام البراغي؟
نعم. تُورَّد الكتل الصندوقية مفككة أو مجمعة مسبقًا باستخدام البراغي والوردات، بحيث تصل مجموعة التثبيت كقطعة واحدة ولا يضطر الموقع إلى مطابقة الأجزاء المفككة. وتكون البراغي والوردات مجلفنة بالدرجة نفسها.

أبرز المزايا

  • مقاطع بشكل Box و H و U و C و F وشبه منحرف، بالإضافة إلى كتل الإزاحة
  • يثبّت العارضة عند الإزاحة التي اختُبرت للتصادم عليها
  • مجلفن بالغمس الساخن وفق AASHTO M180 مع العارضة المطابقة
  • مثقوب بنفس نمط مسامير العارضة التي يقرن بها
  • يُورَّد مفككاً أو مُجمَّعاً مسبقاً مع المسامير والغسالات

أماكن الاستخدام

  • مقاطع حواجز بالعارضة والعمود
  • أرضيات الجسور والإزاحات الضيقة
  • تركيبات الجزيرة الوسطية والكتف
  • إزاحات المحاذاة عند الانتقالات
  • إصلاح الحواجز واستبدالها
  • المقاطع المنحنية والمنحدرة

أكمل النظام

يُورَّد الحاجز كطقم متكامل. وهذه هي المكوّنات التي تُستخدم مع هذا البند في التركيب المعتاد.

لست متأكداً من المواصفة المناسبة؟

أخبرنا بفئة الطريق وسرعة التصميم والمعيار الذي يعمل به عميلك. سيعود إليك مهندسنا بالمقطع ووزن الطلاء وتباعد الأعمدة المطابقة — وسعر الكمية التي تحتاجها.
