فاصل حاجز بشكل C
جزء من مجموعة فواصل الحواجز · حواجز الطرق.
الموديل: C-shape spacer

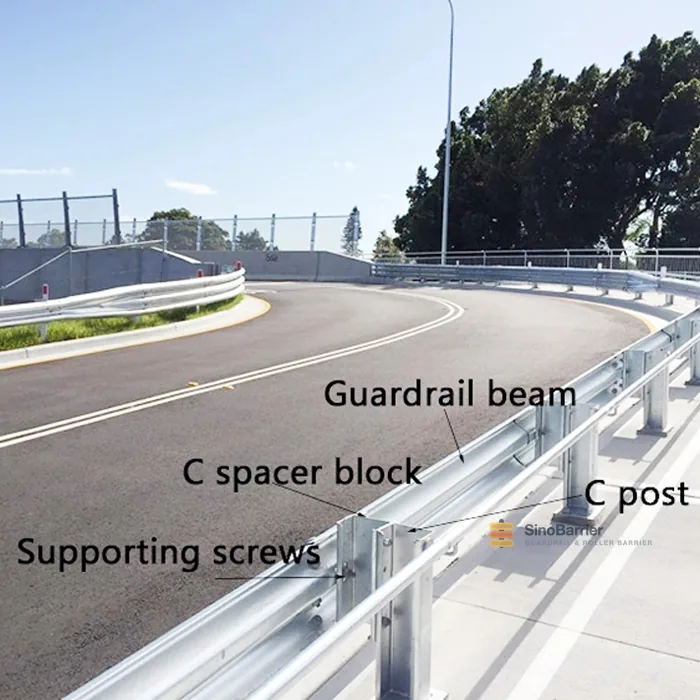

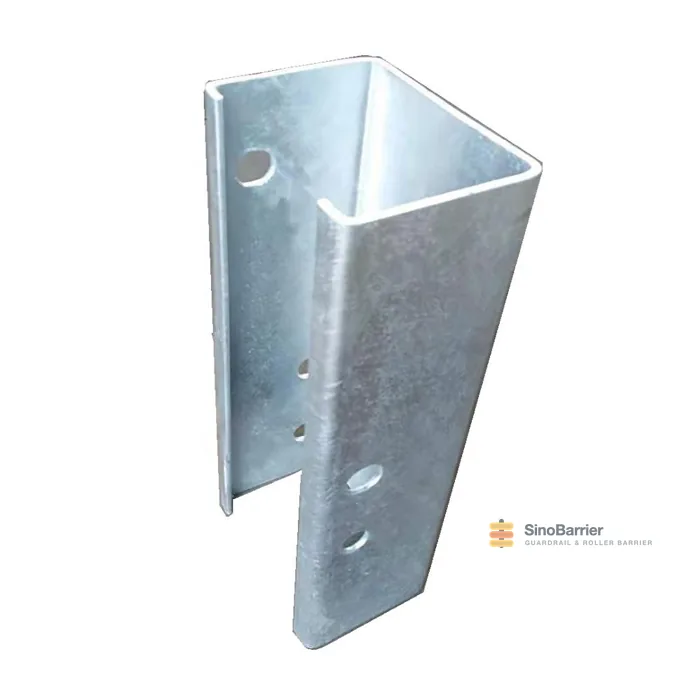

تلتف مباعدة الحاجز المعدني ذات الشكل C حول جس web القائم، وتُبقي العارضة على مسافة الإزاحة المحددة في الرسم دون سحق المقطع. ويشير Guardrail Block إلى كتلة الوقاية أو الحاجز أو الكتلة المفرغة. ويُطلق عليها في بعض الأماكن اسم “SPACER” أو “Separator”. وهي الجزء الموجود بين الحاجز المعدني والقائم، ولها أشكال وتصميمات عديدة. وتُعد الكتلة نفسها جزءاً ممتصاً للطاقة، ولذلك يمكنها…
- المعيار ASTM، AISI، DIN، GB
- المادة Q235، Q345، وفولاذ قياسي آخر، إلخ
- السطح مجلفن بالغمس الساخن، مطلي بالبودرة
- السماكة 2.5 مم – 5 مم أو حسب الطلب
- الحد الأدنى للطلب حاوية 20GP واحدة
- مدة التسليم 15–25 يوماً
- شهادة اختبار المصنع مع كل شحنة
- رسومات تنفيذية ومخطط تخطيطي مرفقان
- أطوال وأنماط ثقوب وأوزان طلاء حسب الطلب
المواصفات الفنية
| اسم المنتج | فاصل مجلفن لحاجز الطريق |
| المادة | Q235، Q345، وفولاذ قياسي آخر، إلخ |
| التقنية | مدلفن على البارد |
| معالجة السطح | مجلفن بالغمس الساخن، مطلي بالبودرة |
| المواصفات | فاصل بشكل U و C و H و F و Sigma و Box وشبه منحرف، وكتلة إزاحة |
| السماكة | 2.5 مم – 5 مم أو حسب الطلب |
| طلاء الزنك | 350غ/م²-600غ/م² |
| بلد المنشأ | شاندونغ، الصين |
| المعيار | ASTM، AISI، DIN، GB |
| الشهادة | ISO9001:2008 ,GB/T19001-2008,CE,SGS |
| مواصفات خاصة أخرى حسب متطلبات العميل أو رسوماته | |
الأبعاد المعروضة هي النطاق القياسي. الأطوال وأنماط الثقوب وأوزان الطلاء غير القياسية تُصنَّع حسب الطلب — أرسل رسمك للحصول على رسم تأكيدي.
الوصف
تُشير كتلة حاجز الطريق إلى كتلة الحماية أو الحاجز أو كتلة الإزاحة. وفي بعض المناطق تُسمّى «SPACER» أو «Separator». وهي تشير إلى الجزء الواقع بين حاجز الطريق والعمود، وتتخذ أشكالًا أو تصميمات مختلفة كثيرة.
كتلة الإزاحة نفسها جزء ممتص للطاقة، لذا يمكنها جعل الحاجز يتشوّه تدريجياً أثناء التصادمات المفاجئة؛ وهذا يساعد على امتصاص الطاقة وتقليل الإصابات بين الركاب؛ وفي الوقت نفسه توزّع الكتلة طاقة التصادم على الحاجز والعمود، وبذلك تزيد القوة الكلية وتماسك نظام الحاجز.
تُثبَّت كتلة الحاجز بين الحاجز والعمود بوظيفة امتصاص الطاقة. وفي حال عدم وجود الكتلة، لا يبقى سوى إيقاف المركبات عبر تشوّه الحاجز والعمود وأساس الطريق.
ميزة
سلامة الطرق السريعة والجسور
مقاومة ممتازة للتآكل ومقاومة جيدة للصدمات
تتوفر عيّنات لتتحقّقوا من الجودة
ربط اللوح المموّج ذي الفتحات العشر بالعمود
تأثير جيد في امتصاص الطاقة
حماية سلامة المركبات والركّاب
لزيادة القوة الإجمالية للسياج
أبرز المزايا
- مقاطع بشكل Box و H و U و C و F وشبه منحرف، بالإضافة إلى كتل الإزاحة
- يثبّت العارضة عند الإزاحة التي اختُبرت للتصادم عليها
- مجلفن بالغمس الساخن وفق AASHTO M180 مع العارضة المطابقة
- مثقوب بنفس نمط مسامير العارضة التي يقرن بها
- يُورَّد مفككاً أو مُجمَّعاً مسبقاً مع المسامير والغسالات
أماكن الاستخدام
- مقاطع حواجز بالعارضة والعمود
- أرضيات الجسور والإزاحات الضيقة
- تركيبات الجزيرة الوسطية والكتف
- إزاحات المحاذاة عند الانتقالات
- إصلاح الحواجز واستبدالها
- المقاطع المنحنية والمنحدرة
أكمل النظام
يُورَّد الحاجز كطقم متكامل. وهذه هي المكوّنات التي تُستخدم مع هذا البند في التركيب المعتاد.
