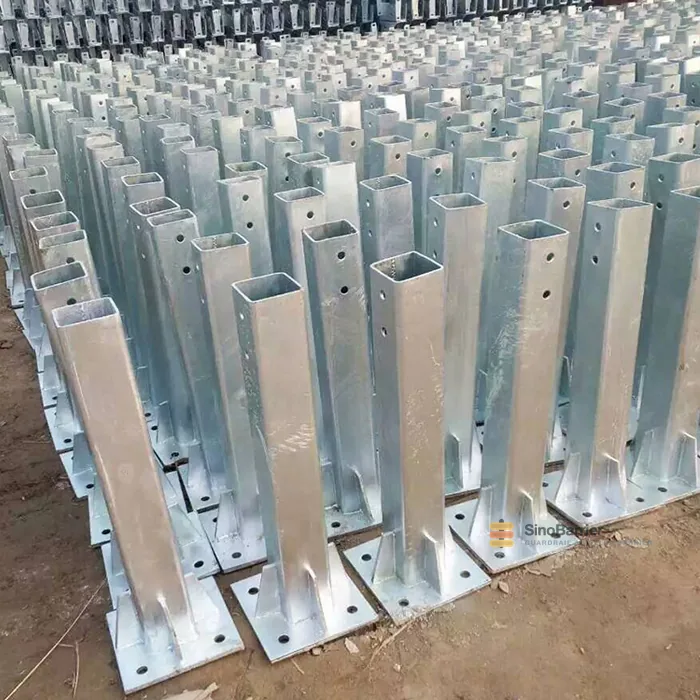

عمود الحاجز على شكل Flange
جزء من مجموعة أعمدة الحواجز · حواجز الطرق.
الموديل: Flange post
يتميز قائم الحاجز المعدني ذو الحافة بسطح تثبيت مسطح يتيح للعارضة أن تستقر بإحكام على القائم دون الحاجة إلى كتلة مباعدة منفصلة. ويحدد قائم الحاجز المعدني، باعتباره حاملاً لحواجز الطرق السريعة، أداء الحاجز عموماً أثناء التصادمات. وتتميز قوائم الحواجز المعدنية التي نوفرها بتصميم جيد وتصنيع من فولاذ عالي الجودة، مثل Q235 وQ345 وQ255، أو وفقاً لاحتياجاتكم.…
- المعيار ISO9001:2000، ISO14000، SGS، CE
- المادة درجة الفولاذ Q235 (S235JR/ASTM A283M)، درجة الفولاذ Q345 (S355JR/ ASTM A529M)
- السطح مجلفن بالغمس الساخن أو مطلي بالبودرة.
- السماكة 3/4/4.5/5/6، حسب طلب العميل
- الحد الأدنى للطلب حاوية 20GP واحدة
- مدة التسليم 15–25 يوماً
- شهادة اختبار المصنع مع كل شحنة
- رسومات تنفيذية ومخطط تخطيطي مرفقان
- أطوال وأنماط ثقوب وأوزان طلاء حسب الطلب
المواصفات الفنية
| المواصفات | مقدمة تفصيلية |
| المقطع | مقاطع C و U و Sigma و H و Flange، وأنبوب مربع، وعمود دائري |
| المواد | درجة الفولاذ Q235 (S235JR/ASTM A283M)، درجة الفولاذ Q345 (S355JR/ ASTM A529M) |
| سماكة الفولاذ | 3/4/4.5/5/6، حسب طلب العميل |
| المقاس العادي | C: 1800*150*75*25, 1500*100*50*25, 1500*120*55*16, 1700*150*110*18, 1750*120*55*16, 1900*100*55*25 |
| U: 1400/1750/1820*150*75, 1800/1830*176/178*76, 1830*140*75, 1680/2200*120*80, 2000/1820*150*100 | |
| Sigma: 1500/1900/1950/2300/2500*100*55 | |
| H: 1830*157*82, 1830*157*82, 1800*150*100 | |
| I: 100*55*4.1*5.7,120*64*4.4*6.3, 100*68*4.5*7.6 | |
| عمود بشكل Flange: 300*300*10، القطر: 114/140 | |
| أنبوب مربع: 130*1750/1850/2250 | |
| عمود دائري: Φ114*1750، Φ140*1850، Φ140*2250 | |
| معالجة السطح | مجلفن بالغمس الساخن أو مطلي بالبودرة. |
| سماكة الجلفنة | 550 غ/م² (80µ)، 610 غ/م² (85µ)، 1100 غ/م² (160µ)، 1200 غ/م² (170µ)، حسب طلب العميل |
| التقنية | مدلفن على البارد |
| المزايا | كثافة عالية، ومقاومة ممتازة للتآكل، ومرونة عالية، ومقاومة للأكسدة، ومقاومة جيدة للصدمات، وتكلفة منخفضة، وعمر خدمة طويل، وأمان أعلى، وصداقة للبيئة، إلخ. |
| الاعتماد | ISO9001:2000، ISO14000، SGS، CE |
| المعايير | JT/T 281-2007، AASHTO M180، الاتحاد الأوروبي، الولايات المتحدة، AS/NZS، إلخ. |
| متطلبات الطلب | مواصفات خاصة أخرى حسب متطلبات العميل أو رسوماته |
الأبعاد المعروضة هي النطاق القياسي. الأطوال وأنماط الثقوب وأوزان الطلاء غير القياسية تُصنَّع حسب الطلب — أرسل رسمك للحصول على رسم تأكيدي.
الوصف
قائم حاجز الحماية ذو الشفة: مواضع الاستخدام

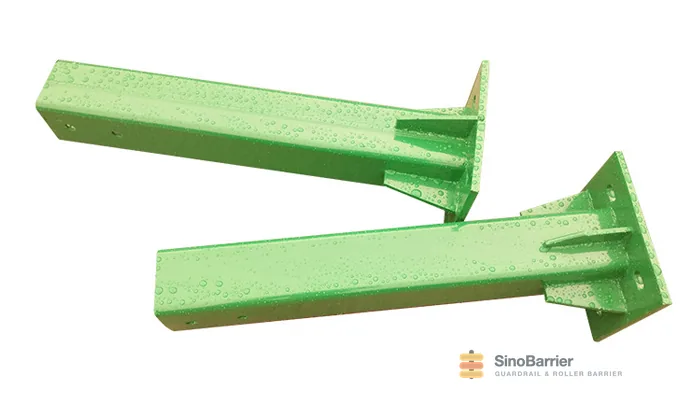

يحمل العمود ذو القاعدة الفلنجية صفيحة قاعدة ملحومة عند أسفله، ولذلك يمكن تثبيته بالمسامير في الخرسانة بدلاً من دقه في التربة. وهذا يجعله الخيار القياسي على أسطح الجسور والجدران الاستنادية وحواف الأرصفة مسبقة الصب والأسطح المرصوفة، حيث لا توجد تربة يمكن الدق فيها. كما يتيح تثبيت الأعمدة على محور ومنسوب دقيقين، وهو أمر مهم عندما يتعين على الحاجز اتباع حافة محددة بدقة أو سطح طريق مكتمل التنفيذ.

كيفية نقل العمود ذي القاعدة الفلنجية للأحمال
يحمل عمود حاجز الأمان ذو القاعدة الفلنجية العارضة، وينقل حمل الاصطدام عبر صفيحة القاعدة إلى المنشأ الموجود أسفله. وتوزع الصفيحة الحمل على مساحة أوسع، بحيث لا تتعرض الخرسانة للسحق، بينما تتحمل مسامير التثبيت قوى القص والرفع التي يقاومها العمود المدقوق من خلال التربة. ونصنع العمود والصفيحة من الفولاذ Q235 أو Q345 أو Q255، ثم نجري جلفنة بالغمس الساخن أو نطلي التجميعة المكتملة بـ PVC.

كيفية تحديد مواصفات الصفيحة ومثبتات التثبيت
زوّدونا بمقاومة الخرسانة، وتباعد الأعمدة، والحمل التصميمي، وسنحدّد مقاس الصفيحة ومجموعة المراسي بما يتوافق معها. ويُنفَّذ محيط الصفيحة، ومراكز الثقوب، وقطر المرساة وفقاً لرسمكم أو للتفصيل القياسي لدينا، كما يمكن حفر الثقوب اللازمة للعارضة والمباعد في التجميعة قبل مغادرتها المصنع، بحيث تُثبَّت بالمسامير في الموقع من دون حاجة إلى تصنيع إضافي.
المعايير والمقاسات والطلب
تُصنَّع أعمدة حاجز الأمان ذات الحواف وفق AASHTO M180 وAS/NZS 3845 وBS EN 1317 وJT/T 281، كما نقوم أيضاً بتصنيعها وفق مواصفاتكم الخاصة. أرسلوا مقاس العمود، وتفاصيل اللوحة، ونمط المراسي، ووزن الجلفنة، لنقدّم لكم عرض السعر من مصنعنا. وتُدرج الأعمدة المثبتة بالمسامير والأعمدة المدقوقة لمشروع واحد معاً في صفحة أعمدة حواجز الأمان لدينا.
الأسئلة الشائعة
- أين يُستخدم العمود ذو القاعدة ذات الشفة؟
- يُستخدم حيث يتعذر غرس العمود، مثل أسطح الجسور والجدران الاستنادية والبردورات مسبقة الصب والأسطح المرصوفة. تتيح صفيحة القاعدة الملحومة تثبيت العمود بالمسامير، كما تتيح تركيب الأعمدة على استقامة ومنسوب دقيقين، وهو أمر مهم عند امتداد الحاجز بمحاذاة بردورة منتهية أو حافة سطح جسر.
- ما مقاسات الصفائح ومراسي التثبيت التي توفرونها؟
- تُصنع الصفيحة وتُحدد مواقع المراسي وفقاً لرسمك، بحيث يتطابق العمود مع توزيع المراسي المصبوبة أو المثقوبة مسبقاً في المنشأ. أرسل تفاصيل القاعدة، وسنعيد إليك رسماً تأكيدياً يوضح سُمك الصفيحة ومراكز الثقوب ومواصفات اللحام.
- ما المقاس القياسي للعمود ذي القاعدة ذات الشفة؟

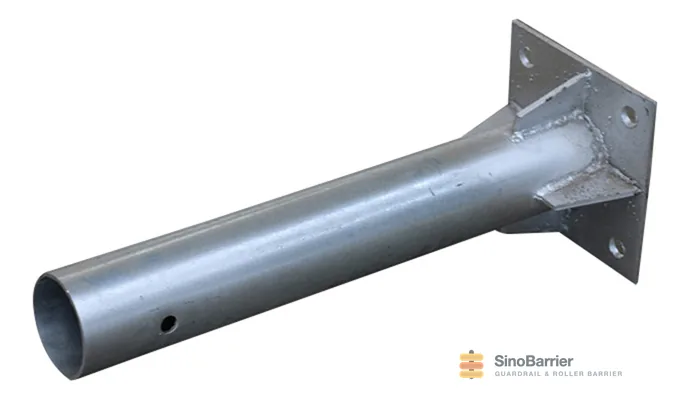

- تُورَّد الأعمدة ذات القاعدة الشفّافية عادةً بلوح مقاسه 300 × 300 × 10 مم، مركّب على عمود بقطر 114 أو 140 مم وسماكة جدار تتراوح بين 3 و6 مم، ويُحدَّد طول العمود وفق ارتفاع الحاجز المطلوب. وتُصنَّع ألواح وأشكال مقاطع أخرى حسب الطلب.
- هل يؤثر اللحام في الطلاء؟
- لا، لأن التصنيع يكتمل قبل عملية الجلفنة. تُلحَم الأعمدة ثم تُجلفن بالغمس الساخن، بحيث يُغطّى اللحام وحافة اللوح مع العمود. أما لحام لوح بعمود مجلفن مسبقًا، فيترك الفولاذ مكشوفًا على امتداد خط اللحام.
أبرز المزايا
- مقاطع C و U و Sigma و H و flange والمربعة والدائرية من مصنع واحد
- درجة الفولاذ Q235B / Q345B (S235JR / S355JR / ASTM A529M)
- مجلفن بالغمس الساخن وفق AASHTO M180، بطلاء لا يقل عن 550 غ/م²
- ثقوب محفورة أو مشقوقة وفق العارضة وتباعد المسامير لديك
- يُقطّع حسب الطول ويُشطَّف وتُزال نتوءاته قبل الجلفنة
أماكن الاستخدام
- مقاطع حواجز بالعارضة والعمود
- الغرس في التربة والأسفلت والخرسانة
- أرضيات الجسور والدعامات
- مواقع الصخور والأرض الصلبة
- تركيبات الجزيرة الوسطية والكتف
- إصلاح الحواجز واستبدالها
أكمل النظام
يُورَّد الحاجز كطقم متكامل. وهذه هي المكوّنات التي تُستخدم مع هذا البند في التركيب المعتاد.
لست متأكداً من المواصفة المناسبة؟
أخبرنا بفئة الطريق وسرعة التصميم والمعيار الذي يعمل به عميلك. سيعود إليك مهندسنا بالمقطع ووزن الطلاء وتباعد الأعمدة المطابقة — وسعر الكمية التي تحتاجها.
