Rào chắn cuộn hoạt động như thế nào?

Câu trả lời ngắn gọn: Hàng rào con lăn hoạt động bằng cách chuyển hóa năng lượng va chạm thành chuyển động quay. Khi một phương tiện va chạm vào hàng rào, các hàng con lăn quay trên trục của chúng, hấp thụ một phần năng lượng động học và điều hướng phương tiện quay trở lại theo đường thẳng…

·, Phụ trách kỹ thuật

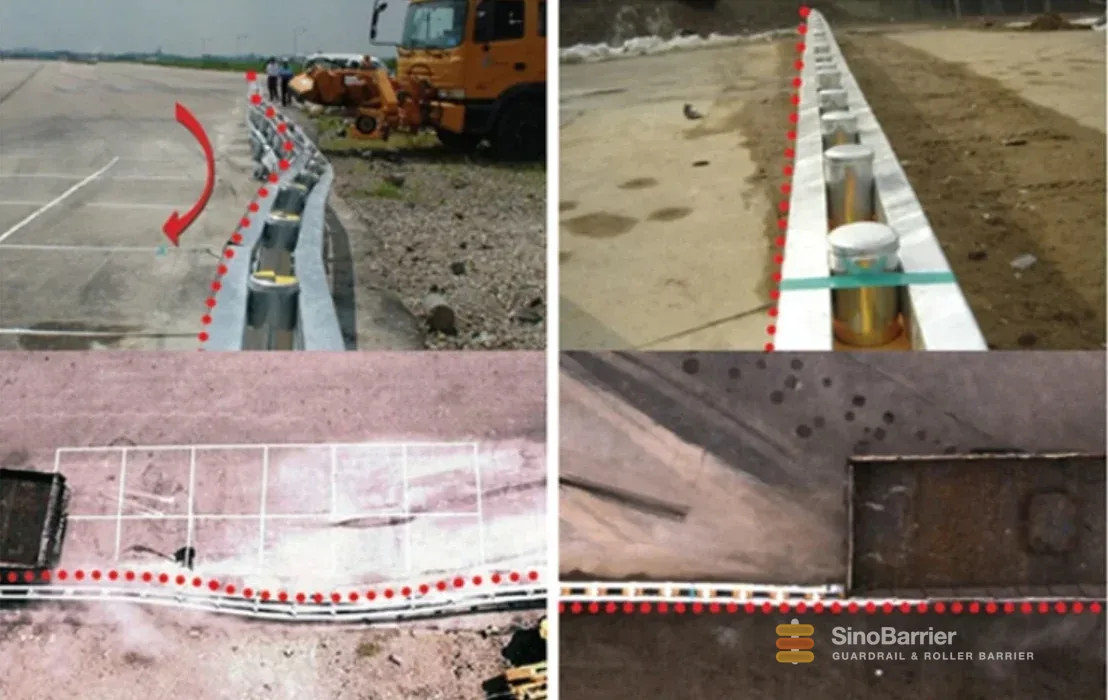

Close-up of rotary crash barrier rollers mounted on galvanized posts

Câu trả lời ngắn gọn: Hàng rào con lăn hoạt động bằng cách chuyển hóa năng lượng va chạm thành chuyển động quay. Khi một phương tiện va chạm vào hàng rào, các hàng con lăn quay trên trục của chúng, hấp thụ một phần năng lượng động học và điều hướng phương tiện quay trở lại theo hướng của hàng rào — thay vì để phương tiện đó phá vỡ, nhảy qua hoặc bật ngược lại trên làn đường. Hàng rào này không làm dừng phương tiện; nó thay đổi hướng di chuyển của phương tiện với mức sốc giảm tốc thấp nhất có thể.

Việc hiểu rõ cơ chế hoạt động chính là yếu tố giúp kỹ sư xác định được hệ thống này phát huy hiệu quả ở đâu — và ngược lại, trong những trường hợp nào thì dầm truyền thống lại là giải pháp phù hợp hơn. Trang này giải thích về trình tự va chạm, các nguyên lý vật lý đằng sau quá trình xoay, cũng như những gì xảy ra với hệ thống sau một vụ va chạm.

Cấu tạo của rào chắn cuộn

Một hệ thống rào chắn cuốn được cấu thành từ bốn bộ phận chính, được sản xuất và mạ kẽm tại nhà máy của chúng tôi ở Sơn Đông:

  • Các con lăn xoay — tức là những trống mà phương tiện thực sự tiếp xúc. Đường kính ngoài tiêu chuẩn là 350 mm và 400 mm, được lắp đặt thành các hàng liên tục dọc theo đường chạy.
  • Trục và khung — mỗi con lăn quay trên một trục được cố định vào khung đỡ; khả năng quay tự do là một tiêu chí kiểm tra nghiệm thu bắt buộc, chứ không phải là một tính năng tùy chọn.
  • Cột — các cột thép mạ kẽm được bố trí cách nhau 1,0 m hoặc 1,5 m có chức năng đỡ các khung và cố định hệ thống vào nền móng.
  • Móng và các bộ phận cố định — móng bê tông hoặc cọc đóng, với chiều cao lắp đặt được điều chỉnh sao cho các hàng con lăn tạo thành một bề mặt dẫn hướng liên tục, thường là 700–900 mm tính đến tâm con lăn.

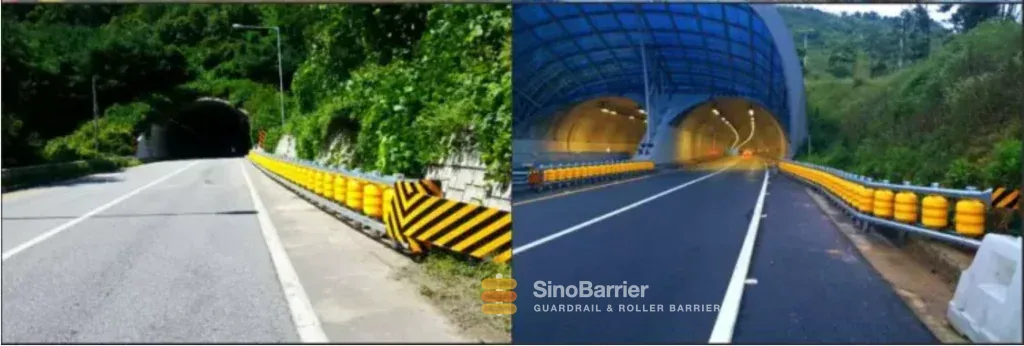

A row of rotary roller barrier drums forming a continuous guided surface
Các con lăn được lắp đặt ở cùng một độ cao sẽ tạo thành một bề mặt lái liên tục dọc theo chiều dài đường chạy.

Quy trình tác động gồm ba bước

  1. Liên hệ. Chiếc xe tiếp cận rào chắn theo một góc nghiêng và thân xe va chạm với các con lăn đang quay thay vì mặt thanh chắn cứng.
  2. Chuyển đổi năng lượng. Khi phương tiện va chạm vào các trống, chúng bắt đầu quay. Một phần năng lượng động học của phương tiện được chuyển hóa thành năng lượng quay trong các trống thay vì trở thành năng lượng biến dạng trong kết cấu phương tiện. Do đó, gia tốc âm cực đại mà hành khách cảm nhận được cũng giảm theo.
  3. Chuyển hướng. Do bề mặt tiếp xúc đang chuyển động, lực ma sát không làm phương tiện dừng lại — bề mặt lăn sẽ dẫn hướng phương tiện dọc theo đường rào chắn, đưa phương tiện trở lại làn đường của chính nó thay vì làm nó bật ngược trở lại dòng giao thông.

Tại sao sự quay lại có ý nghĩa quan trọng về mặt vật lý

Một rào chắn kiểu dầm chữ W (W-beam) truyền thống ngăn chặn phương tiện bằng cách biến dạng: tấm thép bị gợn sóng, các cột bị uốn cong và đất tạo ra lực cản. Tất cả những quá trình này diễn ra thông qua việc hấp thụ năng lượng bằng cách phá hủy cấu trúc, phương pháp này tuy hiệu quả nhưng lại tập trung tải trọng lên phương tiện và chính công trình. Trong khi đó, rào chắn con lăn phân bổ lực tác động như sau:

  • Thời gian tác dụng lực kéo dài hơn, giá trị cực đại của lực thấp hơn. Các trống quay giúp kéo dài khoảng thời gian mà lực va chạm được tác dụng. Đối với cùng một sự thay đổi động lượng, thời gian tác dụng lực kéo dài hơn đồng nghĩa với giá trị cực đại của gia tốc âm thấp hơn — đây chính là sự khác biệt giữa việc điều khiển xe quay đầu an toàn và tình huống bật lại mạnh.
  • Ma sát bị giảm đi, chứ không phải tăng lên. Sự tiếp xúc trượt với một thanh dầm đứng yên sẽ làm giảm tốc độ và kéo mũi phương tiện; trong khi đó, sự tiếp xúc lăn giúp phương tiện tiếp tục di chuyển và làm cho vectơ vận tốc của nó chuyển hướng dọc theo rào chắn.
  • Hàng rào vẫn giữ được đường thẳng. Do các trống quay chứ không bị biến dạng, nên đường chạy vẫn thẳng và đảm bảo khả năng sử dụng; đó chính là lý do tại sao các hệ thống có độ võng gần như bằng không được chỉ định lắp đặt dọc theo tường hầm và lan can cầu.
Safety roller crash barrier drums in a continuous run
Một đoạn trục lăn liên tục — bề mặt dẫn hướng giúp điều khiển phương tiện di chuyển dọc theo đường thẳng.

Khi cơ chế này phát huy hiệu quả

  • Những khúc cua và con đường núi — các phương tiện lao vào với góc tiếp cận nông nhưng mang động năng lớn; các con lăn sẽ điều hướng chúng đi qua khúc cua thay vì để chúng lao ngang qua.
  • Đường hầm — trong điều kiện mặt cắt ngang hạn chế, việc điều chỉnh hướng có ý nghĩa quan trọng hơn so với biến dạng, và việc tiếp cận để sửa chữa tốn kém.
  • Các đoạn đường có tốc độ cao và các khu vực thiếu tín hiệu — việc chuyển đổi năng lượng giúp giảm mức độ nghiêm trọng của tai nạn tại những nơi chênh lệch tốc độ lớn nhất.
  • Dải phân cách giữa trên đường hai làn xe — độ lệch gần như bằng không giúp phương tiện bị chuyển hướng không lấn sang làn đường ngược chiều.

Sau khi xảy ra va chạm, rào chắn sẽ ra sao?

Sau một vụ va chạm, hệ thống ray sẽ được kiểm tra thay vì phải lắp đặt lại từ đầu. Quy trình tiêu chuẩn bao gồm: kiểm tra độ thẳng đứng của cột và tình trạng móng, xác nhận từng con lăn vẫn quay tự do, đồng thời chỉ thay thế các trống, trục hoặc cột bị hư hỏng do va chạm. Do hệ thống có cấu trúc mô-đun — các con lăn và cột là các đơn vị độc lập — nên phạm vi thay thế thường ngắn hơn rất nhiều so với chiều dài cần thay thế trong trường hợp hệ thống ray dầm chữ W-beam bị biến dạng. Các kiểm tra dung sai tuân theo hướng dẫn lắp đặt của chúng tôi: khoảng cách, chiều cao lắp đặt và khả năng quay tự do.

Cơ chế này đã được thử nghiệm va chạm chưa?

Đúng vậy. Hệ thống này đã được kiểm định theo các cấp độ thử nghiệm MASH TL4 và tuân thủ tiêu chuẩn EN 1317, kèm theo tài liệu chứng nhận CE khi dự án có yêu cầu — các cấp độ thử nghiệm và tài liệu liên quan được giải thích chi tiết trên trang thông tin về thử nghiệm va chạm của chúng tôi. Các báo cáo thử nghiệm sẽ được gửi kèm theo hồ sơ đơn hàng.

Quý vị muốn cơ chế này được đánh giá dựa trên điều kiện địa hình cụ thể của quý vị? Vui lòng cung cấp thông tin về hình học và loại đường, các kỹ sư của chúng tôi sẽ cho quý vị biết ở những vị trí nào rào chắn con lăn sẽ ảnh hưởng đến kết quả và ở những vị trí nào thì không.

Hãy trao đổi với kỹ sư về sự phù hợp của quý vị

Câu hỏi thường gặp

Các con lăn có cần nguồn điện hay phải bảo trì để tiếp tục quay không?

Không. Các con lăn quay trên các ổ trục kín và hoàn toàn được truyền động nhờ lực tiếp xúc — không cần nguồn điện, cũng không cần hệ thống truyền động. Việc bảo trì chỉ bao gồm kiểm tra định kỳ: xác nhận con lăn quay trơn tru, kiểm tra các chi tiết cố định và làm sạch các trống nơi bụi bám tích tụ. Một con lăn bị kẹt sẽ được coi là lỗi vì nó biến tiếp xúc lăn thành tiếp xúc điểm cứng.

Điều gì sẽ xảy ra khi một chiếc ô tô đâm vào rào chắn lăn?

Các con lăn quay và chuyển hóa một phần năng lượng va chạm thành động năng quay, giúp điều hướng phương tiện dọc theo đường rào chắn và quay trở lại làn đường của mình. Phương tiện giảm tốc với lực cực đại thấp hơn so với khi va chạm vào dầm cứng, và rào chắn thường vẫn giữ được hướng thẳng hàng, chỉ có những bộ phận bị va chạm mới cần được thay thế.

Hàng rào cuộn có được thử nghiệm va chạm theo tiêu chuẩn MASH hay không?

Đúng vậy — hệ thống này đã được kiểm định theo các cấp độ thử nghiệm MASH TL4, và tài liệu tuân thủ tiêu chuẩn EN 1317 kèm dấu CE hiện có sẵn cho các dự án tại châu Âu. Các báo cáo thử nghiệm và chứng chỉ được cấp kèm theo các tài liệu vận chuyển, chứ không phải là những tài liệu được bổ sung sau này.

Rào chắn lăn khác với lan can bảo vệ thông thường như thế nào?

Hàng rào bảo vệ kiểu dầm chữ W (W-beam) thông thường hấp thụ năng lượng va chạm thông qua sự biến dạng của dầm và cột trụ. Trong khi đó, hàng rào con lăn chuyển hóa năng lượng thành chuyển động quay của con lăn và chuyển hướng phương tiện dọc theo đường rào với độ võng gần như bằng không. Loại thứ nhất bảo vệ bằng cách hấp thụ năng lượng, loại thứ hai bảo vệ bằng cách chuyển hướng — đó chính là lý do tại sao chúng phù hợp với các điều kiện địa điểm khác nhau.
