Aksesori Pagar Pengaman

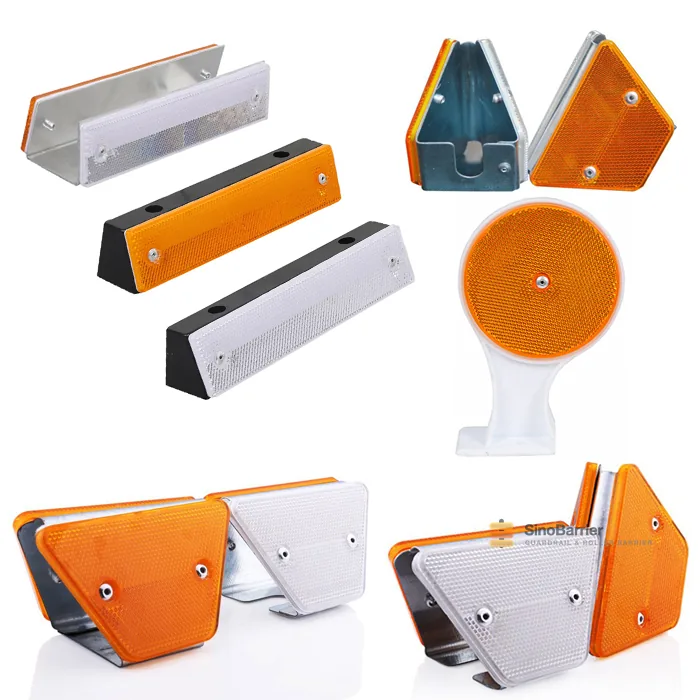

Reflektor Pagar Pengaman

Bagian dari rangkaian Aksesori Pagar Pengaman · Guardrail Jalan Tol.

Model: Guardrail reflector

Reflektor pagar pengaman dipasang pada balok atau tiang dan memantulkan kembali sinar lampu utama sepanjang garis penghalang, sehingga pagar pengaman dapat terlihat dalam kondisi gelap dan hujan. Reflektor/penanda pagar pengaman Reflektor Truk Trailer Refleks Berkualitas Tinggi dengan Pemasangan Sekrup Ini merupakan salah satu fasilitas keselamatan lalu lintas yang dipasang di sepanjang tepi jalan, menampilkan kontur jalan dan memandu kendaraan agar berjalan normal.The…

  • Standar AASHTO M180 / EN 1317
  • Material Baja Q235B / Q345B
  • Permukaan Galvanis celup panas, ≥ 550 g/m²
  • MOQ 1 × 20GP kontainer
  • Waktu pengiriman 15–25 hari
  • Sertifikat uji pabrik untuk setiap pengiriman
  • Gambar kerja dan denah penentuan posisi disertakan
  • Panjang, pola lubang, dan berat lapisan dapat disesuaikan

Spesifikasi teknis

ProfilReflektor Pagar Pengaman
MaterialBaja Q235B / Q345B (S235JR / S355JR / ASTM A529M)
Perlakuan permukaanDigalvanisasi celup panas; dilapisi bubuk atau PVC berdasarkan permintaan
Pelapisan seng≥ 550 g/m² (≈80 µm), AASHTO M180
StandarAASHTO M180 / EN 1317 / GB/T 31439
SertifikatSertifikat pengujian pabrik dan laporan berat lapisan disertakan dalam setiap pengiriman
CatatanPanjang, pola lubang, dan berat lapisan khusus diproduksi sesuai gambar Anda.

Dimensi yang ditampilkan merupakan rentang standar. Panjang, pola lubang, dan bobot lapisan nonstandar diproduksi berdasarkan pesanan — kirim gambar Anda untuk mendapatkan gambar konfirmasi.

Deskripsi

Reflektor pagar pengaman: penggunaannya

Reflektor pagar pengaman adalah unit retroreflektif kecil yang dipasang di sepanjang tepi jalan agar pengemudi dapat membaca arah trase di depan pada malam hari. Porsinya dalam anggaran keselamatan jalan memang kecil, tetapi sering kali menjadi penanda terakhir antara pengemudi dan tepi jalur lalu lintas, serta merupakan cara paling ekonomis untuk menunjukkan garis tikungan pada malam hari. Reflektor ini digunakan pada pagar pengaman, tiang, parapet jembatan, dan dinding terowongan.

Cara kerja reflektor

Reflektor memantulkan berkas cahaya kembali lurus ke sumbernya, sehingga reflektor yang menghadap lampu utama kendaraan yang mendekat dapat terlihat jauh sebelum pengemudi melihat pagar pengaman itu sendiri. Unit-unit tersebut dipasang dengan jarak yang konstan di sepanjang tepi jalan, dan deretan titik yang berkesinambungan menunjukkan arah jalan serta tingkat ketatnya tikungan kepada pengemudi. Karena efeknya bergantung pada pola, bukan pada satu unit saja, jarak pemasangan sama pentingnya dengan reflektor itu sendiri.

Pemasangan reflektor

Reflektor dipasok dalam bentuk pemasangan dengan sekrup, perekat, dan baut, sehingga dapat dipasang pada balok pagar pengaman, permukaan tiang, atau penghalang beton. Pemasangan harus tetap kuat terhadap cuaca dan getaran lalu lintas, sehingga kelas perekat sama pentingnya dengan badan reflektor. Unit kami digunakan untuk sepeda motor, sepeda, truk, dan mobil, serta tersedia dalam warna standar jalan raya.

Standar, ukuran, dan pemesanan

Reflektor pagar pengaman dipasok dalam warna standar jalan raya dan sesuai detail pemasangan yang digunakan proyek Anda, dengan nomor komponen, ukuran, dan metode pemasangan tercantum dalam tabel di bawah ini. Beri tahu kami jumlah, warna, dan metode pemasangannya, lalu kami akan memberikan penawaran berdasarkan produksi pabrik kami sendiri; unit sampel dapat dikirim agar Anda dapat memeriksa daya pantulnya terlebih dahulu.

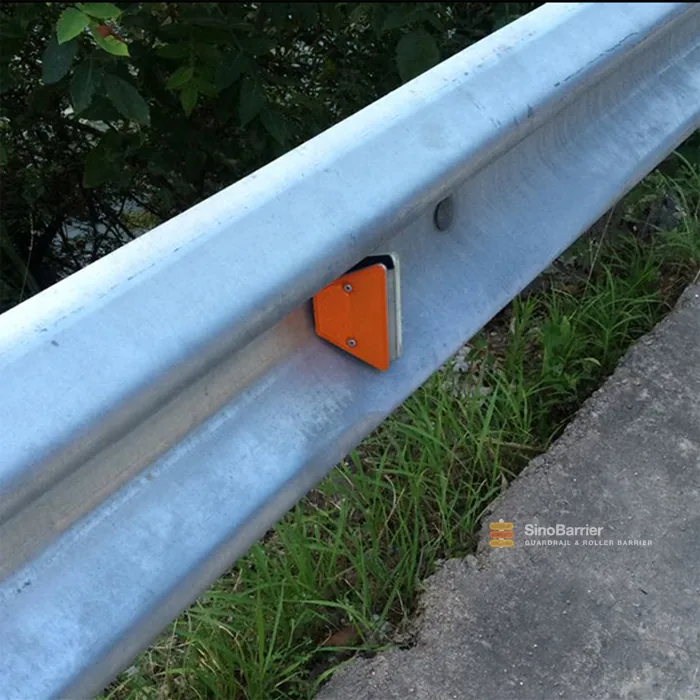

Orange reflector fitted to a W-beam guardrail

Part no Size (mm) Mounting Standard
A01 Ø60 Screw, Adhesive E9
A01A Ø60 Screw, Adhesive E9
A03 114 x 50 Screw, Adhesive W/O
A04 Ø55 Adhesive E11
A05 52 x 24 Adhesive E24
A06 100 x 50 Adhesive W/O
A07 80 x 23 Adhesive W/O
A08 60 x 30 Adhesive E9
A09 Ø60 Screw, Adhesive E9
A10 85 x 31 Adhesive E11
A11 151 x 132 Screw E11
A12 Ø54 Adhesive W/O
A13 105 x 65 Screw, Adhesive W/O
A14 127 x 54 Screw, Adhesive E9
A15 Ø80 Screw W/O
A16 165 x 19 Adhesive E24
A17 165 x 112 Adhesive W/O
A18 96 x 24 Adhesive E9
A19 135 x 48 Adhesive W/O
A20 105 x 20 Adhesive E9
A21 Ø80 Screw E11
A22 70 x 20 Adhesive E24
A23 92 x 24 Screw, Adhesive E25
A24 75 x 46 Adhesive E9
A25 95 x 37 Screw W/O
A26 85 x 22 Adhesive E24
A27 Ø72 Screw W/O
A28 Ø139 Screw W/O
A29 150 x 50 Adhesive W/O
A30 70 x 30 Adhesive E24
A32 Ø108 Screw W/O
A33 Ø40 Screw W/O
A34 Ø40 Screw W/O
A35 Ø65 Screw W/O
A36 108 x 42 Screw, Adhesive W/O
A37 94 x 44 Adhesive E9
A39 62 x 49 Adhesive E9

Pertanyaan yang sering diajukan

Untuk apa reflektor pagar pengaman?
Unit reflektif kecil ini dipasang di sepanjang tepi jalan agar pengemudi dapat melihat arah jalan di depan dalam gelap. Porsinya kecil dalam anggaran keselamatan jalan, tetapi sering kali menjadi penanda terakhir antara pengemudi dan tepi jalur lalu lintas.
Warna dan jenis apa saja yang tersedia?
Tersedia warna putih, merah, kuning, dan dua warna, dalam bentuk pita atau cetakan. Warna mengikuti konvensi marka yang digunakan di jalan, sedangkan ukuran unit disesuaikan dengan tiang atau rel tempat unit dipasang.
Bagaimana reflektor dipasang?
Reflektor dipasang pada pagar pengaman, tiang, atau tiang delineator menggunakan baut atau perekat yang sesuai dengan desain unit. Reflektor disertai perlengkapan pemasangan sehingga tidak perlu melakukan improvisasi di lokasi.
Apakah reflektor dapat disertakan dalam pesanan lainnya?
Ya. Reflektor dikemas dalam bentuk kit untuk setiap ruas pagar pengaman, bersama baut, tutup, dan ring, sehingga semua perlengkapan tersedia saat pemasangan dimulai. Semua bagian logam digalvanisasi celup panas agar sesuai dengan balok dan tiang.

Fitur utama

  • Reflektor, tutup ujung, baut, mur, ring, dan marka jalan
  • Baut mutu 8.8 dan pengencang galvanisasi celup panas sebagai standar
  • Reflektor berwarna putih, merah, kuning, dan dua warna, berupa pita atau cetakan
  • Dikemas sebagai kit untuk setiap rangkaian pagar pengaman agar tidak ada komponen yang kurang di lokasi
  • Semua komponen digalvanisasi celup panas agar sesuai dengan balok dan tiang

Tempat penggunaan

  • Semua instalasi pagar pengaman
  • Visibilitas dan penandaan malam hari
  • Penggantian dan perbaikan baut
  • Skema rambu dan delineator
  • Transisi penghalang
  • Kit pengemasan dan pengiriman ke lokasi

Lengkapi sistem

Satu penghalang dipasok sebagai satu set. Komponen berikut menyertai produk ini dalam pemasangan umum.

Belum yakin spesifikasi mana yang sesuai?

Beri tahu kami kelas jalan, kecepatan rencana, dan standar yang digunakan oleh klien Anda. Teknisi kami akan memberikan penampang, berat lapisan, dan jarak antar-tiangan yang memenuhi persyaratan tersebut — serta harga untuk jumlah yang Anda perlukan.
