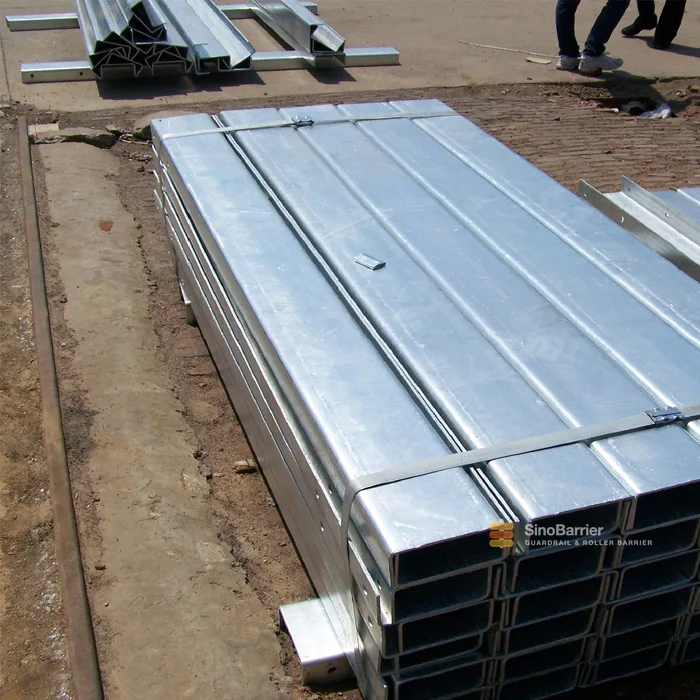

เสาราวกันอันตรายรูปตัว U
เป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์ เสาราวกันอันตราย · ราวกันตกทางหลวง.
รุ่น: U post
เสาราวกันอันตรายรูปตัว U ม้วนขึ้นรูปจากแถบเหล็กแผ่นเดียวเป็นหน้าตัดรางมีขอบแบบคลาสสิก ซึ่งใช้ในการติดตั้ง W-Beam ส่วนใหญ่ เสาราวกันอันตรายซึ่งทำหน้าที่รองรับราวกันอันตรายบนทางหลวง โดยทั่วไปเป็นองค์ประกอบที่กำหนดประสิทธิภาพของแผงกั้นขณะเกิดการชน เสาราวกันอันตรายที่เราจัดหาผ่านการออกแบบอย่างเหมาะสมและผลิตจากเหล็กคุณภาพสูง เช่น Q235, Q345 และ Q255 หรือเป็นไปตามความต้องการของท่าน…
- มาตรฐาน ISO9001:2000, ISO14000, SGS, CE
- วัสดุ เกรดเหล็ก Q235 ( S235JR/ASTM A283M), เกรดเหล็ก Q345 (S355JR/ ASTM A529M)
- พื้นผิว ชุบสังกะสีแบบจุ่มร้อนหรือเคลือบผง
- ความหนา 3/4/4.5/5/6,ตามคำขอของผู้บริโภค
- MOQ ตู้คอนเทนเนอร์ 1 × 20GP
- ระยะเวลาส่งมอบ 15–25 วัน
- ใบรับรองผลการทดสอบจากโรงงานสำหรับสินค้าทุกเที่ยวจัดส่ง
- รวมแบบก่อสร้างและผังวางตำแหน่งติดตั้ง
- ความยาว รูปแบบรู และน้ำหนักการเคลือบที่กำหนดเอง
ข้อมูลจำเพาะทางเทคนิค
| ข้อกำหนด | บทนำโดยละเอียด |
| รูปแบบหน้าตัด | C, U, Sigma, H, Flange, ท่อสี่เหลี่ยม, เสากลม |
| วัสดุ | เกรดเหล็ก Q235 ( S235JR/ASTM A283M), เกรดเหล็ก Q345 (S355JR/ ASTM A529M) |
| ความหนาของเหล็ก | 3/4/4.5/5/6,ตามคำขอของผู้บริโภค |
| ขนาดปกติ | C: 1800*150*75*25, 1500*100*50*25, 1500*120*55*16, 1700*150*110*18, 1750*120*55*16, 1900*100*55*25 |
| U: 1400/1750/1820*150*75, 1800/1830*176/178*76, 1830*140*75, 1680/2200*120*80, 2000/1820*150*100 | |
| Sigma: 1500/1900/1950/2300/2500*100*55 | |
| H: 1830*157*82, 1830*157*82, 1800*150*100 | |
| I: 100*55*4.1*5.7,120*64*4.4*6.3, 100*68*4.5*7.6 | |
| เสา Flange: 3 00*300*10 เส้นผ่านศูนย์กลาง:114/140 | |
| ท่อสี่เหลี่ยม: 130*1750/1850/2250 | |
| เสากลม: Φ114*1750, Φ140*1850,Φ140*2250 | |
| การเคลือบผิว | ชุบสังกะสีแบบจุ่มร้อน หรือ เคลือบผง |
| ความหนาของการชุบสังกะสี | 550g/m2 (80µ),610g/m2 (85µ),1100 g/m2 (160µ), 1200 g/m2 (170µ), ตามคำขอของผู้บริโภค |
| เทคนิค | รีดเย็น |
| คุณลักษณะ | ความเข้มสูง,ทนทานต่อการกัดกร่อนได้ดี,ขึ้นรูปได้ดี,ทนต่อการเกิดออกซิเดชัน,ทนต่อแรงกระแทกได้ดี,ต้นทุนต่ำ,อายุการใช้งานยาวนานและมีความปลอดภัยสูง,เป็นมิตรต่อสิ่งแวดล้อม เป็นต้น |
| การรับรอง | ISO9001:2000, ISO14000, SGS, CE |
| มาตรฐาน | JT/T 281-2007,AASHTO M180,EU,USA, AS/NZS,ฯลฯ |
| ข้อกำหนดในการสั่งซื้อ | ข้อกำหนดพิเศษอื่นๆตามข้อกำหนดหรือแบบของลูกค้า |
ขนาดที่แสดงเป็นช่วงมาตรฐาน ความยาว รูปแบบรูเจาะ และน้ำหนักการเคลือบที่ไม่เป็นมาตรฐานสามารถผลิตตามคำสั่งซื้อได้ — ส่งแบบของคุณมาเพื่อจัดทำแบบยืนยัน
รายละเอียด
เสาราวกันอันตรายรูปตัว U: การใช้งาน
เสารูปตัว U เป็นหน้าตัดรางที่ใช้เป็นหลักสำหรับงานติดตั้งเพิ่มเติม ระบบกั้นที่ติดตั้งกับขายึด และงานรั้วหรืองานแนวเขตที่รับน้ำหนักไม่มาก เนื่องจากด้านหลังเรียบของเสารูปตัว U สามารถขันยึดเข้ากับขายึดหรือคานได้โดยตรง จึงเหมาะกับการติดตั้งในพื้นที่ที่ไม่สามารถใช้เสาตอกได้ เช่น บนโครงสร้างเดิม บนชิ้นส่วนคอนกรีตสำเร็จรูป และแนวติดตั้งระยะสั้นที่ต้องประกอบด้วยมือ
เสารูปตัว U รับน้ำหนักอย่างไร
เสาราวกันอันตรายรูปตัวยูทำหน้าที่ยึดคานหรือขายึดและถ่ายแรงเข้าสู่โครงสร้างหรือชิ้นส่วนที่ติดตั้งอยู่ ฐานแบนและแผ่นเอวเดี่ยวทำให้สามารถยึดด้วยสลักเกลียวได้ง่าย อีกทั้งหน้าตัดเปิดช่วยลดน้ำหนักในบริเวณที่ความแข็งเกร็งไม่ใช่ปัจจัยควบคุม เราผลิตเสารูปตัวยูจากเหล็ก Q235, Q345 หรือ Q255 และเคลือบสังกะสีหรือ PVC เพื่อป้องกันสนิมและการกัดกร่อน
การยึดขายึดและการเชื่อมต่อคาน
ในงานปรับปรุงระบบเดิม โดยทั่วไปจะยึดเสารูปตัวยูเข้ากับโครงสร้างเดิมผ่านขายึด โดยยึดคานเข้ากับด้านหน้าของเสาด้วยสลักเกลียว สำหรับแนวราวใหม่ที่รองรับน้ำหนักไม่มาก ยังสามารถตอกและยึดฐานได้เช่นเดียวกับเสา C โปรดแจ้งสภาพการยึดติดตั้งและรูปหน้าตัดของคาน แล้วเราจะจัดหาเสาที่เจาะรูหรือตอกขึ้นรูปตามความเหมาะสม เพื่อให้ประกอบในหน้างานได้โดยไม่ต้องแก้ไขเพิ่มเติม
มาตรฐาน ขนาด และการสั่งซื้อ
เสาราวกันอันตรายรูปตัวยูรีดขึ้นรูปตามมาตรฐาน AASHTO M180, AS/NZS 3845, BS EN 1317 และ JT/T 281 หรือแบบของคุณเอง โปรดแจ้งความยาวเสา ความหนา รูปแบบรู และน้ำหนักสารเคลือบ แล้วเราจะเสนอราคาจากโรงงานรีดของเราเอง สำหรับเสาที่ใช้ในงานปรับปรุงระบบเดิมและงานก่อสร้างใหม่ภายในคำสั่งซื้อเดียว โปรดดูภาพรวมเสาราวกันอันตรายของเรา
คำถามที่พบบ่อย
- เสารูปตัวยูใช้ที่ใด
- ส่วนใหญ่ใช้กับแผงกั้นที่ติดตั้งเพิ่มเติมและยึดด้วยขายึด รวมถึงงานรั้วสำหรับงานเบาและแนวเขต ด้านหลังที่แบนของเสารูปตัวยูสามารถยึดด้วยสลักเกลียวเข้ากับขายึดหรือราวได้โดยตรง จึงเหมาะกับพื้นที่ที่ไม่สามารถตอกเสาลงดินได้ เช่น โครงสร้างเดิม ชิ้นส่วนคอนกรีตสำเร็จรูป และแนวติดตั้งระยะสั้น
- จะยึดเสาอย่างไรในกรณีที่ไม่สามารถตอกลงดินได้
- ยึดส่วนเว็บของหน้าตัดรูปตัวยูด้วยสลักเกลียวเข้ากับขายึดหรือแผ่นฐาน จึงเป็นการเชื่อมต่อด้วยสลักเกลียวแทนการฝังเสา โปรดส่งแบบโครงสร้างมาให้เรา เพื่อให้จัดตำแหน่งรูให้ตรงกับระยะศูนย์กลางสลักเกลียวที่มีอยู่
- มีเสารูปตัวยูขนาดและความหนาใดบ้าง
- ขนาด C ที่เราผลิตเป็นประจำมากที่สุด ได้แก่ 1400 ถึง 1820 × 150 × 75 mm, 1830 × 176 หรือ 178 × 76 mm และ 1680 ถึง 2200 × 120 × 80 mm โดยใช้เหล็กหนา 3, 4, 4.5, 5 หรือ 6 mm ส่วนหน้าตัดและความหนาอื่น ๆ สามารถรีดขึ้นรูปตามแบบของคุณได้
- เสา U ใช้บล็อกและสลักเกลียวแบบเดียวกับเสา C หรือไม่
- บล็อกจะจับคู่ให้ตรงกับรูปหน้าตัดของเสา ดังนั้นเสา U จึงใช้บล็อกรูปตัวยูและสลักเกลียวเกรดเดียวกับส่วนอื่นของแนวแบริเออร์ การจัดหาเสา บล็อก และสลักเกลียวจากสายการผลิตเดียวกันช่วยให้ระยะเยื้องและระยะห่างระหว่างศูนย์กลางสลักเกลียวสม่ำเสมอตลอดแนวแบริเออร์
คุณลักษณะสำคัญ
- หน้าตัด C, U, Sigma, H, Flange, สี่เหลี่ยมจัตุรัส และกลม ผลิตได้ในโรงงานเดียว
- เกรดเหล็ก Q235B / Q345B (S235JR / S355JR / ASTM A529M)
- ชุบสังกะสีแบบจุ่มร้อนตาม AASHTO M180 โดยมีสารเคลือบขั้นต่ำ 550 g/m²
- เจาะรูหรือทำรูสล็อตตามคานและระยะห่างโบลต์ของท่าน
- ตัดตามความยาว ลบมุม และกำจัดครีบก่อนการชุบสังกะสี
สถานที่ใช้งาน
- แนวติดตั้งแผงกั้นแบบคานและเสา
- การฝังในดิน แอสฟัลต์ และคอนกรีต
- พื้นสะพานและหัวสะพาน
- พื้นที่หินและพื้นดินแข็ง
- การติดตั้งบริเวณเกาะกลางและไหล่ทาง
- การซ่อมแซมและเปลี่ยนราวกันอันตราย
ระบบครบชุด
สิ่งกีดขวางจัดส่งเป็นชุด ส่วนประกอบต่อไปนี้เป็นชิ้นส่วนที่ใช้ร่วมกับรายการนี้ในการติดตั้งทั่วไป
ไม่แน่ใจว่าข้อกำหนดใดเหมาะสมใช่หรือไม่
แจ้งประเภทถนน ความเร็วออกแบบ และมาตรฐานที่ลูกค้าของท่านกำหนดใช้ วิศวกรของเราจะเสนอหน้าตัด น้ำหนักการเคลือบ และระยะห่างระหว่างเสาที่เป็นไปตามข้อกำหนดดังกล่าว พร้อมราคาตามปริมาณที่ท่านต้องการ
