Spesifikasi Pagar Pengaman W-Beam

Jawaban singkat: Panel pagar pengaman tipe W-beam standar adalah profil baja bergelombang dengan lebar 310 mm dan kedalaman 83 mm, yang digulung dari baja tebal 3,0 mm sebagai standar atau 4,0 mm sesuai pesanan, dengan panjang 4.320 mm, 4.130 mm, atau 3.810 mm, terbuat dari baja Q235B atau S355JR, yang dilapisi galvanis celup panas dengan berat lapisan minimal 550 g/m² sesuai standar AASHTO M180. Sebuah panel berukuran 4320 mm yang terbuat dari baja 3,0 mm memiliki berat sekitar 49 kg. Setiap nilai di bawah ini dapat diverifikasi berdasarkan sertifikat pabrik dan laporan uji lapisan yang disertakan bersama setiap batch.

·, Penanggung Jawab Teknis

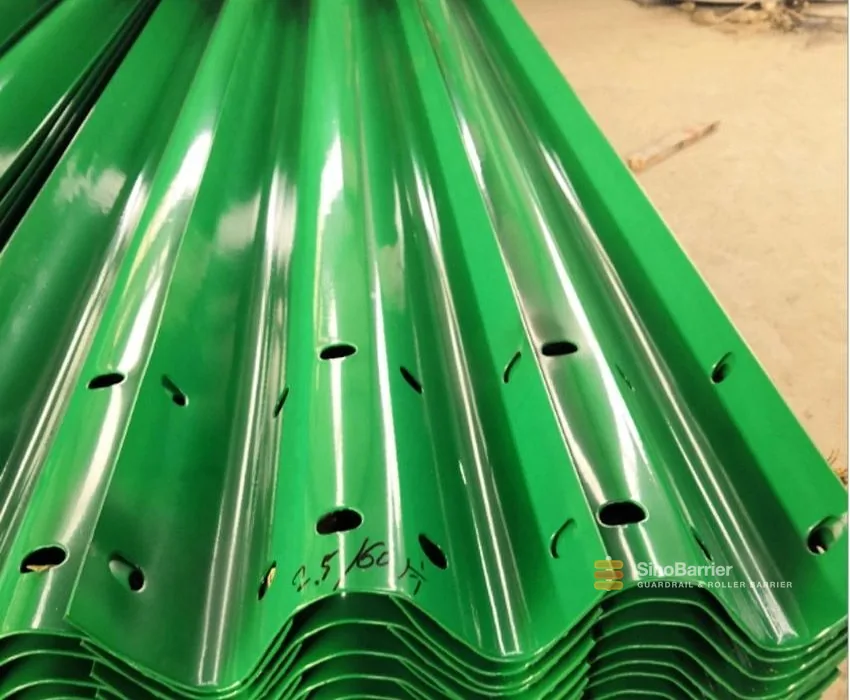

W-beam guardrail panels stacked at the SinoBarrier factory before galvanizing

W-beam — Panjang panel: 2320 / 3320 / 4128 / 4130 / 4318 / 4320 / 7938 mm; Lebar profil: 308 / 310 / 311 / 312 / 315 mm; Ketebalan logam dasar: 2.5 / 2.6 / 2.67 / 2.7 / 2.75 / 2.76 / 2.8 / 3 / 4 / 5 / 10 mm; Ketebalan nominal logam dasar: Class A: 2.67 mm; Class B: 3.43 mm. Dimensi khusus dan persyaratan penerimaan dikonfirmasi berdasarkan gambar yang disetujui dan spesifikasi pesanan.

Halaman ini mengumpulkan spesifikasi pagar pengaman tipe W-beam yang dibutuhkan oleh tim pengadaan atau teknik dalam satu tempat, lengkap dengan referensi standar di balik setiap nilainya — sehingga angka-angka tersebut dapat langsung dimasukkan ke dalam dokumen tender atau digunakan untuk membandingkan dengan lembar spesifikasi dari pemasok lain.

Dimensi bagian

Parameter Nilai
Profil W-beam
Panjang panel 2320 / 3320 / 4128 / 4130 / 4318 / 4320 / 7938 mm
Lebar profil 308 / 310 / 311 / 312 / 315 mm
Ketebalan logam dasar 2.5 / 2.6 / 2.67 / 2.7 / 2.75 / 2.76 / 2.8 / 3 / 4 / 5 / 10 mm
Ketebalan nominal logam dasar Class A: 2.67 mm; Class B: 3.43 mm
Mutu baja A572 / Q345B / HA350 / Q235B / A36 / S355JR / S275JR
Massa lapisan seng Type I: 550 g/m²; Type II: 1100 g/m²; 300 / 550 / 610 / 900 / 1100 / 1220 g/m²
Perkiraan ketebalan lapisan 300 g/m² ≈ 40 µm; 550 g/m² ≈ 80 µm; 610 g/m² ≈ 85 µm; 1100 g/m² ≈ 160 µm; 1220 g/m² ≈ 170 µm
Perlakuan permukaan Galvanisasi celup panas / pelapisan bubuk
Standar AASHTO M180

Dimensi khusus dan persyaratan penerimaan dikonfirmasi berdasarkan gambar yang disetujui dan spesifikasi pesanan. Cantumkan edisi standar, tipe lapisan, luas pengukuran, dan metode pengujian dalam pesanan. Nilai mikrometer adalah pasangan perkiraan katalog, bukan jumlah kedua sisi atau kriteria penerimaan.

Close-up of hot-dip galvanized W-beam guardrail section, 550 g/m² coating
Permukaan yang dilapisi seng merupakan pelindung utama — berat lapisan, bukan penampilannya, yang menjadi angka spesifikasinya.

Bahan dan lapisan

Mutu baja A572 / Q345B / HA350 / Q235B / A36 / S355JR / S275JR
Massa lapisan seng Type I: 550 g/m²; Type II: 1100 g/m²; 300 / 550 / 610 / 900 / 1100 / 1220 g/m²

Perbedaan kelas pelapisan antara sistem Amerika dan Eropa — serta apa yang harus dicantumkan dalam spesifikasi — dijelaskan secara perbandingan di halaman standar pagar pengaman berlapis seng kami.

Berat per meter dan per kilometer

Dengan berat sekitar 49 kg per panel berukuran 4.320 mm, profil balok W-beam berketebalan 3,0 mm memiliki berat sekitar 11,4 kg per meter baja, atau sekitar 12,3 kg per meter pagar yang terpasang setelah memperhitungkan tumpang tindih sambungan sepanjang 320 mm — belum termasuk tiang, balok, dan pengencang. Untuk perencanaan pengiriman: satu kontainer 20GP penuh dapat memuat sekitar 25 ton, yang setara dengan sekitar 500 panel atau sekitar 2 km rel satu sisi. Daftar Kuantitas Proyek (BOQ) biasanya menambahkan 12–15% untuk tiang, balok, dan terminal ke tonase rel.

Tiang, balok, dan pengikat yang melengkapi sistem ini

Panel tersebut merupakan sepertiga dari sistem. Untuk menjalankan sistem secara lengkap, diperlukan:

  • Tiang — balok I, kanal C, sigma, profil bulat, atau profil U; dilubangi dan diberi lubang tusuk agar sesuai dengan panel. Pilihannya tersedia di halaman tiang pagar pengaman.
  • Blok offset dan spacer — profil kotak, C, U, H, F, dan trapesium yang menjepit balok agar tidak menempel pada tiang serta menambah jarak defleksi.
  • Perlengkapan pemasangan — Baut, mur, dan cincin pengunci M20 yang dilapisi seng agar warnanya serasi dengan panel.
  • Ujung pengolahan — ujung melebar, ujung penyangga, ujung ekor ikan, dan ujung bulat; penjelasan mengenai kriteria pemilihan dapat dilihat di halaman jenis ujung pengolahan kami.
W-beam guardrail installed along a highway, galvanized finish
Bagian yang sama, setelah dipasang: bergelombang berukuran 310 mm × 83 mm dengan lapisan galvanis 550 g/m².

Bagaimana nilai-nilai ini diverifikasi

Setiap batch produksi dilengkapi dengan tiga dokumen: sertifikat pabrik untuk logam dasarnya, laporan uji ketebalan lapisan galvanis, dan sertifikat kesesuaian dengan standar AASHTO M180. Dalam proses tender, ketiga dokumen tersebut sudah tersedia sejak awal bersama penawaran harga — mintalah dokumen-dokumen tersebut sebelum Anda membandingkan harga, karena balok W-beam yang tidak dapat menunjukkan laporan lapisan galvanisnya bukanlah produk yang sama, terlepas dari harganya.

Lihat halaman tentang pagar pengaman tipe W-beam

Pertanyaan yang Sering Diajukan

Berapa ketebalan pagar pengaman tipe W-beam yang standar?

Ketebalan standarnya adalah 3,0 mm; ketebalan 4,0 mm diproduksi untuk tugas penahanan beban yang lebih berat, sedangkan ketebalan 12 ga (2,67 mm) diproduksi jika spesifikasi gambar AASHTO mensyaratkannya. Ketiga ketebalan tersebut dihasilkan dari profil bergelombang yang sama berukuran 310 mm × 83 mm dan semuanya memenuhi persyaratan lapisan AASHTO M180, sehingga perubahan ketebalan hanya memengaruhi massa dan kekuatan, bukan profilnya.

Berapa berat lapisan galvanis pada pagar pengaman bertipe W-beam?

Massa lapisan seng: 300 / 550 / 610 / 900 / 1100 / 1220 g/m². Type I: 550 g/m²; Type II: 1100 g/m². Perkiraan ketebalan lapisan: 300 g/m² ≈ 40 µm; 550 g/m² ≈ 80 µm; 610 g/m² ≈ 85 µm; 1100 g/m² ≈ 160 µm; 1220 g/m² ≈ 170 µm. Cantumkan edisi standar, tipe lapisan, luas pengukuran, dan metode pengujian dalam pesanan. Nilai mikrometer adalah pasangan perkiraan katalog, bukan jumlah kedua sisi atau kriteria penerimaan.

Berapa panjang yang tersedia untuk pagar pengaman tipe W-beam?

W-beam — Panjang panel: 2320 / 3320 / 4128 / 4130 / 4318 / 4320 / 7938 mm; Lebar profil: 308 / 310 / 311 / 312 / 315 mm; Ketebalan logam dasar: 2.5 / 2.6 / 2.67 / 2.7 / 2.75 / 2.76 / 2.8 / 3 / 4 / 5 / 10 mm; Ketebalan nominal logam dasar: Class A: 2.67 mm; Class B: 3.43 mm. Dimensi khusus dan persyaratan penerimaan dikonfirmasi berdasarkan gambar yang disetujui dan spesifikasi pesanan.

Berapa berat panel W-beam?

Sekitar 49 kg untuk satu panel berukuran 4.320 mm dari baja tebal 3,0 mm, yang setara dengan sekitar 11,4 kg per meter baja dan sekitar 12,3 kg per meter pembatas yang terpasang setelah sambungan tumpang tindih disesuaikan. Satu panel tebal 4,0 mm beratnya sekitar 65 kg, dan sekitar 25 ton campuran rel, tiang, dan perlengkapan pemasangan dapat mengisi satu kontainer 20GP.
