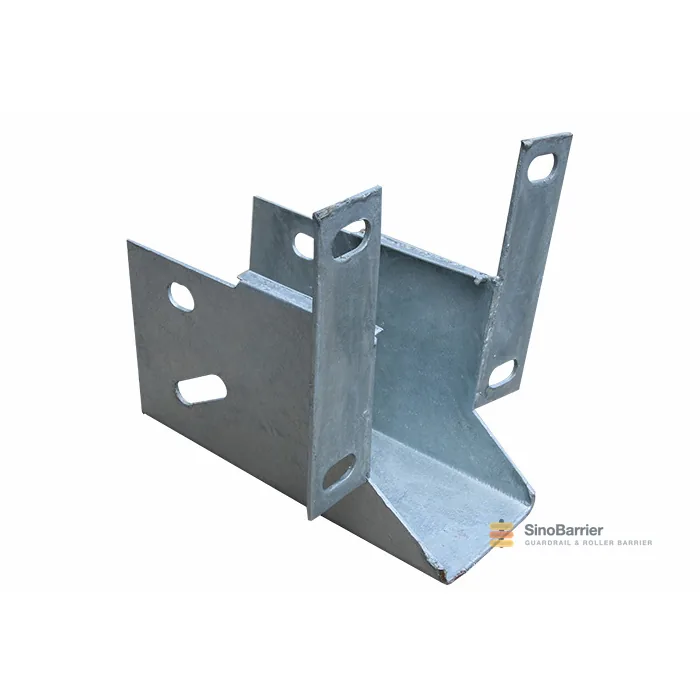

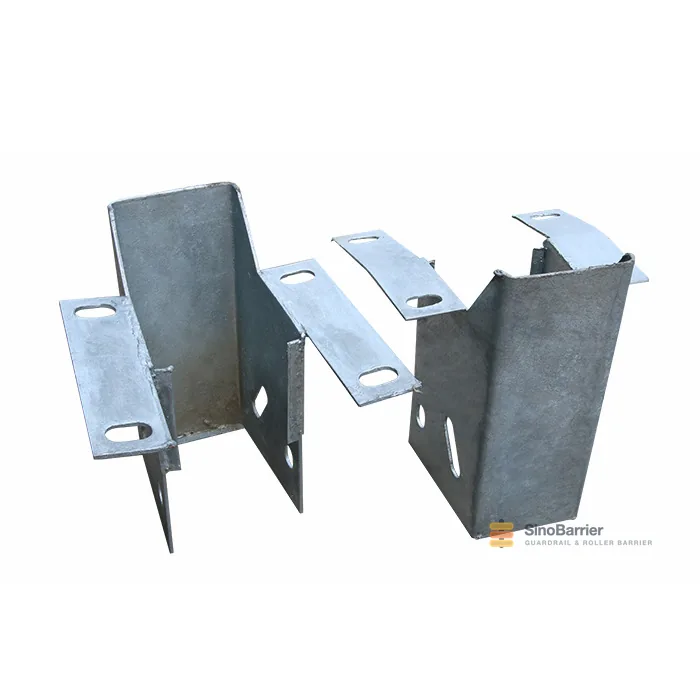

Spacer Guardrail Bentuk F
Bagian dari rangkaian Spacer Guardrail · Guardrail Jalan Tol.
Model: F-shape spacer
Spacer pagar pengaman berbentuk F merupakan block-out lipat yang digunakan ketika penampang tiang dan ketinggian balok memerlukan offset tertentu; dipasok dalam kondisi tergalvanisasi dan dilubangi sesuai pola Anda. Spacer pagar pengaman dianggap sebagai pelindung pasif yang bertujuan menjamin keselamatan pejalan kaki di sisi jalan dan kendaraan. Pagar pengaman jalan raya dirancang berdasarkan prinsip menjaga kendaraan tetap berada di dalam badan jalan secara aman dan…
- Standar ASTM,AISI,DIN,GB
- Material Q235, Q345,baja standar lainnya, dll.
- Permukaan Galvanis celup panas, dilapisi serbuk
- Ketebalan 2.5mm – 5mm atau sesuai permintaan
- MOQ 1 × 20GP kontainer
- Waktu pengiriman 15–25 hari
- Sertifikat uji pabrik untuk setiap pengiriman
- Gambar kerja dan denah penentuan posisi disertakan
- Panjang, pola lubang, dan berat lapisan dapat disesuaikan
Spesifikasi teknis
| Nama Produk | Spacer Galvanis yang Digunakan pada Pagar Pengaman |
| Material | Q235, Q345,baja standar lainnya, dll. |
| Teknologi | canai dingin |

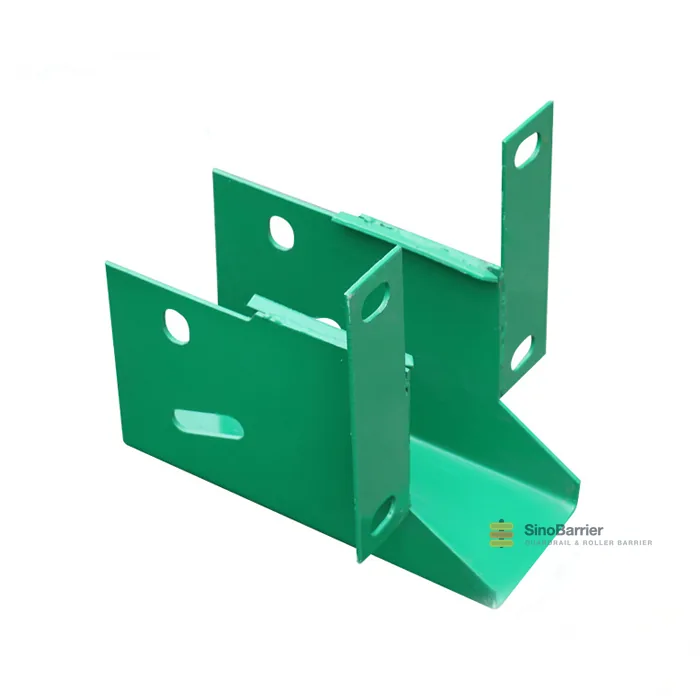

| Perlakuan Permukaan | Galvanis celup panas, dilapisi serbuk |
| Spesifikasi | U, C, H, F,Sigma,Box,Trapezoidal Blok pemisah,Blok offset |
| Ketebalan | 2.5mm – 5mm atau sesuai permintaan |
| Pelapisan Seng | 350g-600g/m2 |
| Negara Asal | Shandong, Tiongkok |
| Standar | ASTM,AISI,DIN,GB |
| Sertifikat | ISO9001:2008 ,GB/T19001-2008,CE,SGS |
| Spesifikasi khusus lainnya sesuai persyaratan atau gambar pelanggan | |
Dimensi yang ditampilkan merupakan rentang standar. Panjang, pola lubang, dan bobot lapisan nonstandar diproduksi berdasarkan pesanan — kirim gambar Anda untuk mendapatkan gambar konfirmasi.
Deskripsi
Penjarak pagar pengaman profil F: penggunaannya
Penjarak profil F merupakan blok penjarak yang dibentuk sesuai dengan penampang penghalang beton profil F, yang menjembatani celah antara pagar pengaman baja dan permukaan beton. Penjarak ini digunakan ketika balok baja dipasang pada atau di depan penghalang berprofil F, serta pada transisi antara penghalang beton dan rangkaian pagar pengaman baja, ketika jarak ofset harus berubah secara bertahap.


Cara blok profil F menyerap energi
Blok pemisah berbentuk F menjaga balok baja pada jarak yang tepat dari beton agar pagar tetap dapat mengalami defleksi dan menyerap energi saat terjadi benturan. Penetapan jarak tersebut secara tepat mencegah pagar bertumpu langsung pada beton dan kehilangan kemampuannya untuk melentur. Kami membuat blok ini dari baja Q235 atau Q345 dan menggalvanisasinya agar karat tidak mengubah geometri yang menjadi dasar kinerja pagar pengaman.
Pemasangan blok F
Blok dipasang dengan baut yang menembus pagar dan masuk ke dudukan pada sisi depan pagar pengaman. Karena profilnya dibentuk sesuai dengan bagian pagar, blok duduk rata dan beban baut tersebar pada seluruh permukaan, bukan hanya pada satu tepi. Kami membuat setiap blok sesuai dengan profil pagar pengaman dan pola baut yang digunakan, serta dapat memasok baut dan bagian transisinya.
Standar, ukuran, dan pemesanan
Blok pemisah berbentuk F diproduksi sesuai dengan AASHTO M180, AS/NZS 3845, BS EN 1317 dan JT/T 281, atau sesuai dengan profil pagar pengaman Anda sendiri. Beri tahu kami bagian pagar, ketebalan blok, dan jarak baut, lalu kami akan memberikan penawaran berdasarkan produksi di pabrik kami. Kami dapat mengirimkan sampel blok untuk uji pemasangan apabila Anda ingin memeriksa profilnya terlebih dahulu.
Pertanyaan yang sering diajukan
- Di mana spacer profil F digunakan?
- Profilnya disesuaikan dengan profil pagar pengaman beton F, untuk menjembatani celah antara rel baja dan permukaan beton. Komponen ini digunakan saat balok baja dipasang pada atau di depan pagar pengaman berprofil F, serta pada transisi antara pagar pengaman beton dan ruas baja ketika jarak offset perlu berubah secara bertahap.
- Mengapa transisi dari beton ke baja memerlukan blok tersendiri?
- Karena jarak offset berubah di sepanjang sambungan. Rel baja berada pada jarak tertentu dari penyangganya, sedangkan permukaan beton berada pada jarak yang berbeda, sehingga blok harus menutup selisih tersebut tanpa membentuk tonjolan yang dapat tersangkut kendaraan. Blok khusus profil F mengatasi hal ini dalam satu komponen.
- Lapisan apa yang digunakan pada blok profil F?
- Digalvanisasi celup panas atau dilapisi powder coating, dengan lapisan seng 350 hingga 600 g/m² yang disesuaikan dengan pagar pengaman yang ditopangnya. Blok dipotong dan dilubangi sebelum pelapisan, sehingga tepi lubang ikut terlindungi.
- Apakah blok dapat dibuat dengan panjang transisi tertentu?
- Ya. Penampang, tirusan, dan pusat lubang dibuat sesuai gambar Anda, sehingga blok transisi dapat disesuaikan dengan profil beton dan penampang pagar pengaman di kedua sisi sambungan.
Fitur utama
- Bagian Box, H, U, C, F, dan Trapezoidal, serta bagian berbentuk trapesium
- Menahan balok pada offset yang telah diuji benturan
- Galvanisasi celup panas sesuai AASHTO M180 dengan balok yang sesuai
- Dibuat dengan pola lubang baut yang sama seperti balok pasangannya
- Disediakan dalam kondisi terlepas atau telah dirakit sebelumnya dengan baut dan ring
Tempat penggunaan
- Ruas pagar pengaman balok dan tiang
- Lantai jembatan dan ruang bebas sempit
- Pemasangan pada median dan bahu jalan
- Pergeseran alinyemen pada area transisi
- Perbaikan dan penggantian pagar pengaman
- Bagian melengkung dan menanjak atau menurun
Lengkapi sistem
Satu penghalang dipasok sebagai satu set. Komponen berikut menyertai produk ini dalam pemasangan umum.
Belum yakin spesifikasi mana yang sesuai?
Beri tahu kami kelas jalan, kecepatan rencana, dan standar yang digunakan oleh klien Anda. Teknisi kami akan memberikan penampang, berat lapisan, dan jarak antar-tiangan yang memenuhi persyaratan tersebut — serta harga untuk jumlah yang Anda perlukan.
