Extremidade do Guardrail

Extremidade arredondada

Parte da linha Extremidade do Guardrail · Defensa metálica rodoviária.

Modelo: Bullnose end terminal

Um terminal com extremidade arredondada suaviza o início de um trecho de guard-rail, de modo a permitir que seja atingido de frente a partir de qualquer direção sem perfurar o veículo. Os terminais das guardas de segurança rodoviárias são instalados no final de cada secção do sistema de barreiras de proteção, com o objetivo de evitar danos e ferimentos a peões e veículos quando estes se desviam da trajetória e colidem com a extremidade das guardas de segurança. De um modo geral, a cada 1000…

  • Norma AASHTO M180, EN ISO 1461, Norma Nacional Chinesa
  • Material Aço Q235B / Q345B
  • Superfície Superfície 550g/m2 (80µ)
  • Espessura 2.75mm,2.85mm,3.75mm,3.85mm,4mm
  • MOQ 1 × contêiner 20GP
  • Prazo de entrega 15–25 dias
  • Certificado de ensaio de usina em cada remessa
  • Desenhos de fabricação e plano de locação incluídos
  • Comprimentos, padrões de furos e gramaturas de revestimento personalizados

Especificação técnica

ItemExtremidade terminal/Extremidade Bullnose
TamanhoR160(320)
Largura da onda310, 506,460mm
Altura da onda83,85,310mm
Espessura2.75mm,2.85mm,3.75mm,3.85mm,4mm
Revestimento de zincoSuperfície 550g/m2 (80µ)
Tratamento superficialGalvanizado por imersão a quente ou com revestimento em pó.
NormaAASHTO M180, EN ISO 1461, Norma Nacional Chinesa
FinalidadePara a extremidade do trecho da estrada e para a proteção e o efeito estético da extremidade dos painéis da cerca, a extremidade Fishtail da defensa metálica
Pode ser fabricado sob medida de acordo com os requisitos do cliente

As dimensões apresentadas correspondem à faixa padrão. Comprimentos, padrões de furos e massas de revestimento fora do padrão são produzidos sob encomenda — envie seu desenho para receber um desenho de confirmação.

Descrição

Terminal com extremidade arredondada: onde é utilizado

A extremidade arredondada é o elemento terminal utilizado no ponto em que uma barreira termina e que deve apresentar uma superfície segura, sem saliências, para o tráfego que se aproxima de ambos os lados. A extremidade curva envolve o corrimão de forma a que um impacto oblíquo seja redirecionado em vez de ser absorvido, o que a torna adequada para extremidades de separadores médios, zonas de transição e o início de uma barreira de separador central. É normalmente utilizada em locais onde a velocidade de projeto na extremidade é baixa.

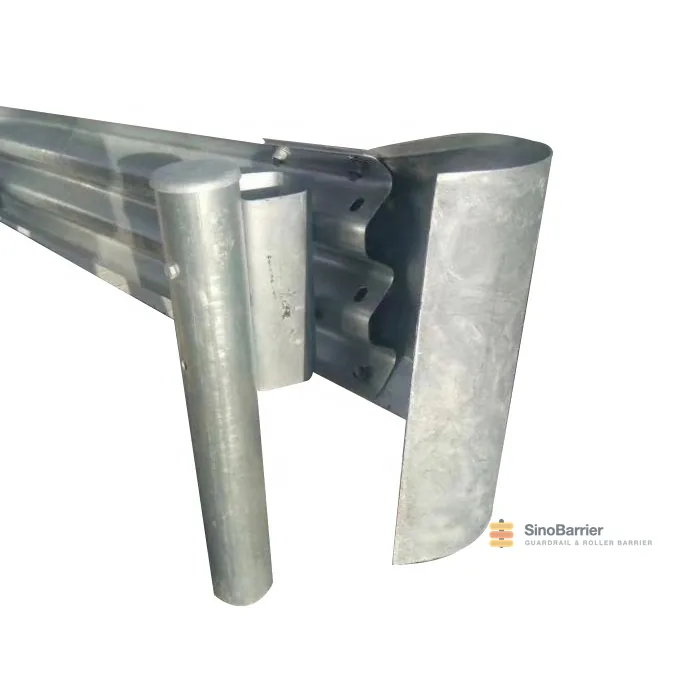

Terminal de extremidade arredondado galvanizado

Qual é a função de um terminal de ponta arredondada

Uma extremidade de guarda-corpo, ou tratamento de extremidade, é a peça concebida para ser instalada no início e no fim de um trecho de barreira. O tipo «bullnose» faz com que o guarda-corpo se curve sobre si próprio numa curva suave, de modo a que um veículo descontrolado encontre uma superfície arredondada em vez da extremidade cortada da viga. Isso elimina o risco de o guarda-corpo perfurar o veículo e evita que a extremidade do trecho seja a parte mais perigosa da barreira.

Montagem e instalação

Os terminais de borda arredondada são aparafusados aos últimos postes do percurso e à extremidade da viga, sendo a sua geometria determinada pelo perfil da viga e pelo espaçamento entre postes utilizado. Uma vez que a extremidade é a primeira parte com que um veículo entra em contacto, os pormenores de fixação são tão importantes quanto a secção. Indique-nos o perfil da viga e o traçado do percurso e nós forneceremos o terminal e as peças de transição adequadas.

Normas, tamanhos e encomendas

Os terminais de extremidade com rebordo arredondado são fabricados de acordo com a norma AASHTO M180 e galvanizados por imersão a quente, ou acabados de acordo com as suas especificações, com pintura ou revestimento em PVC, mediante pedido. Envie-nos o perfil da viga, o tipo de terminal e a quantidade, e iremos apresentar-lhe um orçamento a partir das nossas próprias instalações. Para um conjunto completo, podemos fornecer os terminais juntamente com as vigas, os postes e os parafusos numa única encomenda.

Nos casos em que se utiliza um terminal arredondado

  • Autoestradas e outras estradas de categoria superior, em que um troço termina numa abertura no separador central ou numa zona de transição.
  • Pontes e aterros, nos quais a extremidade da barreira se encontra acima de um desnível.
  • Qualquer local em que o tráfego possa aproximar-se do fim em qualquer uma das direções, o que um terminal unilateral não consegue abranger.

Especificações

  • Ponta de R160 (320 mm), com larguras de onda de 310, 460 e 506 mm e profundidades de onda de 83 e 85 mm.
  • Aço de 2,75 / 2,85 / 3,75 / 3,85 / 4,0 mm, galvanizado por imersão a quente até 550 g/m² (cerca de 80 µm).
  • Todos os componentes são galvanizados por imersão a quente; a fixação é adaptada ao tipo de poste.
  • Cumpre a norma AASHTO M180 para utilização em autoestradas.

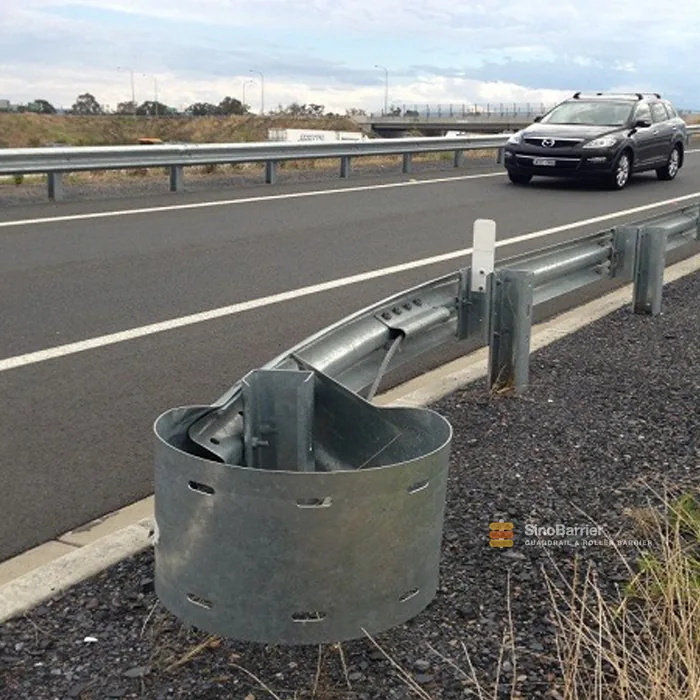

Barreira de proteção com extremidade arredondada

Um guard-rail com ponta arredondada é o elemento terminal arredondado e redirecionador utilizado no ponto em que um troço termina e o tráfego pode aproximar-se de ambos os lados — uma abertura no separador central, uma zona em forma de V ou a extremidade sem curva de uma autoestrada com faixas separadas. Uma vez que a ponta curva está virada para ambas as direções, redireciona um impacto proveniente de qualquer uma das direções de aproximação, o que um tratamento de alargamento ou amortecedor unilateral não consegue fazer.

Perguntas frequentes

Onde é que se utiliza um terminal de borda arredondada?
Nos pontos em que uma barreira termina e tem de apresentar uma superfície segura, que não cause perfurações, ao tráfego que se aproxima de ambos os lados: extremidades da faixa central, zonas de transição e o início de uma faixa de separação central. A extremidade curva envolve o corrimão de forma a que um impacto oblíquo seja redirecionado, em vez de ser absorvido.
Que tamanhos de borda arredondada disponibilizam?
O perfil arredondado é fornecido com R160 (320) mm, com larguras de onda de 310, 506 e 460 mm e alturas de onda de 83, 85 e 310 mm, em aço de 2,75, 2,85, 3,75, 3,85 ou 4 mm. A secção é adaptada à viga que encerra.
Que tipo de revestimento tem o rebordo arredondado?
550 g/m² (cerca de 80 µm), galvanizado por imersão a quente ou com revestimento em pó, em conformidade com as normas AASHTO M180 e EN ISO 1461, de modo a que o revestimento do terminal corresponda ao do resto do trecho.
É possível adaptar o final ao projeto?
Sim. As extremidades arredondadas são fabricadas por encomenda para o troço de estrada e a barreira que delimitam, e os raios, larguras e comprimentos não normalizados são produzidos de acordo com o seu desenho, em vez de serem selecionados a partir de uma lista fixa.

Principais características

  • Terminais Bridge, Buffer, Fishtail, Flared e Bullnose
  • Transforma a extremidade de um trecho de barreira em um terminal resistente ao impacto
  • Galvanizado por imersão a quente conforme AASHTO M180, juntamente com o restante do sistema
  • Soldado na fábrica e verificado em dispositivo de montagem para ser parafusado em linha reta ao último poste
  • Entregue com o conjunto de parafusos e um esquema de instalação

Onde é utilizada

  • Terminações de trechos de barreira
  • Extremidades de pontes e bueiros
  • Aberturas no canteiro central
  • Entrocamentos e baias de parada
  • Extremidades de trechos em manutenção rodoviária
  • Canteiros centrais rebaixados

Complete o sistema

A barreira é fornecida como um conjunto. Estes são os componentes que acompanham este item em uma instalação típica.

Não sabe qual especificação é adequada?

Informe a classe da rodovia, a velocidade de projeto e a norma adotada pelo seu cliente. Nosso engenheiro retornará com a seção, a massa de revestimento e o espaçamento entre postes adequados a esses requisitos — além do preço para a quantidade necessária.

Consulte um engenheiro
