Ujung pagar pengaman

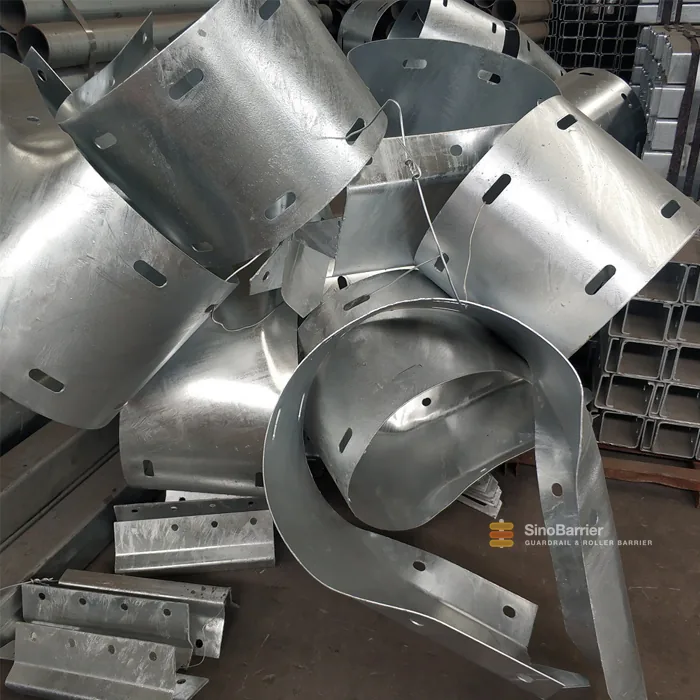

Terminal Ujung Penyangga

Bagian dari rangkaian Ujung pagar pengaman · Guardrail Jalan Tol.

Model: Buffer end terminal

Ujung Terminal Ganda, yang juga dikenal sebagai Ujung Penyangga, dipasang di tikungan jalan atau median jalan. Ujung terminal pagar pengaman jalan ini dipasang di ujung setiap bagian sistem pagar pengaman dengan tujuan untuk mencegah kerusakan dan cedera pada pejalan kaki serta kendaraan…

  • Standar AASHTO M180 / EN 1317
  • Material Baja Q235B / Q345B
  • Permukaan Galvanis celup panas, ≥ 550 g/m²
  • MOQ 1 × 20GP kontainer
  • Waktu pengiriman 15–25 hari
  • Sertifikat uji pabrik untuk setiap pengiriman
  • Gambar kerja dan denah penentuan posisi disertakan
  • Panjang, pola lubang, dan berat lapisan dapat disesuaikan

Spesifikasi teknis

ProfilTerminal Ujung Buffer
MaterialBaja Q235B / Q345B (S235JR / S355JR / ASTM A529M)
Perlakuan permukaanDigalvanisasi celup panas; dilapisi bubuk atau PVC berdasarkan permintaan
Pelapisan seng≥ 550 g/m² (≈80 µm), AASHTO M180
StandarAASHTO M180 / EN 1317 / GB/T 31439
SertifikatSertifikat pengujian pabrik dan laporan berat lapisan disertakan dalam setiap pengiriman
CatatanPanjang, pola lubang, dan berat lapisan khusus diproduksi sesuai gambar Anda.

Dimensi yang ditampilkan merupakan rentang standar. Panjang, pola lubang, dan bobot lapisan nonstandar diproduksi berdasarkan pesanan — kirim gambar Anda untuk mendapatkan gambar konfirmasi.

Deskripsi

Terminal ujung penyangga (terminal ujung ganda): di mana digunakan

Ujung penyangga, yang juga disebut ujung terminal ganda, adalah terminal yang dipasang di tikungan jalan dan di median tengah jalan. Komponen ini digunakan di ujung seksi pembatas atau di ujung rangkaian pagar, di mana rel harus ditutup dengan rapi dan aman, bukan dibiarkan terbuka. Karena terletak di tikungan atau median, komponen ini merupakan bagian dari sistem yang memang dirancang untuk ditabrak, dan dirancang agar tampil rapi sekaligus berfungsi dengan baik.

Apa fungsi ujung penyangga?

Ujung penyangga menutup ujung jalur pagar pengaman dengan terminal ganda, sehingga kendaraan yang menabrak ujung penghalang tersebut akan melambat dan tertahan, bukan tertusuk. Jenis ini digunakan di tempat-tempat di mana ujung pagar dapat didekati dari kedua sisi median jalan, dan terminal ganda tersebut memberikan hasil akhir yang simetris dan terlindungi. Ujung pengaman ini terbuat dari baja Q235 atau Q345 dengan lapisan seng 550 g/m², dan dapat dilapisi seng dengan metode hot-dip galvanizing atau dilapisi bubuk (powder coating) sesuai warna yang diinginkan.

Perbaikan dan pemasangan

Ujung penyangga dipasang dengan baut ke tiang terakhir pada rangkaian pagar, dan karena ini merupakan terminal ganda, pemasangan di kedua sisi harus disejajarkan pada garis dan ketinggian yang sama. Ketebalannya berkisar antara 2,75 hingga 4 mm, dan standar yang digunakan mengikuti AASHTO M180 dan EN ISO 1461. Kami memproduksi terminal ini sesuai dengan ukuran dan bentuk pagar pengaman yang Anda pasang, serta dapat menyediakannya bersama tiang, blok, dan baut sebagai satu paket.

Standar, ukuran, dan pemesanan

Terminal ujung penyangga dibuat sesuai standar AASHTO M180 dan EN ISO 1461, dalam ukuran standar nasional Tiongkok D-I / D-II dan B-DR I / II, serta dapat dibuat sesuai pesanan berdasarkan gambar yang disediakan pelanggan. Kirimkan spesifikasi profil rel, jumlah, dan jenis finishing yang Anda inginkan, dan kami akan memberikan penawaran harga berdasarkan produksi di pabrik kami sendiri.

Item: Ujung Terminal Ganda/Ujung Penyangga

Ukuran: D-Ⅰ/Ⅱ B-DRⅠ/Ⅱ

Bahan: Q235, Q345

Dimensi: Lihat tabel terlampir

Ketebalan: 2,75 mm, 2,85 mm, 3,75 mm, 3,85 mm, 4 mm

Lapisan seng: 550 g/m² (80 µ) Permukaan

Perlakuan Permukaan: Galvanis celup panas atau dilapisi bubuk

Standar: AASHTO M180, EN ISO 1461, Standar Nasional Tiongkok

Tujuan: Untuk menandai ujung ruas jalan, serta untuk melindungi dan memberikan efek estetika pada ujung panel pagar pengaman berbentuk ekor ikan

Catatan: Dapat disesuaikan sesuai kebutuhan pelanggan

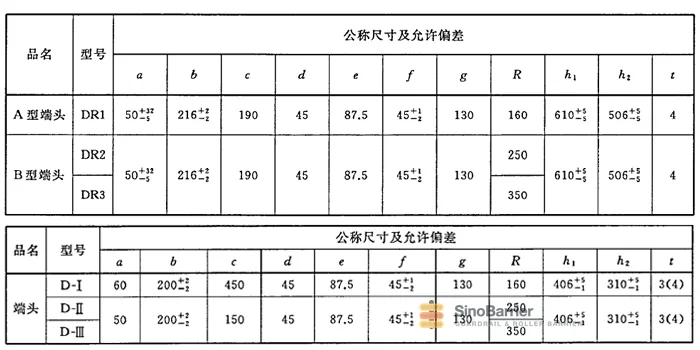

Dimensi terminal ujung penyangga dan tabel komponen

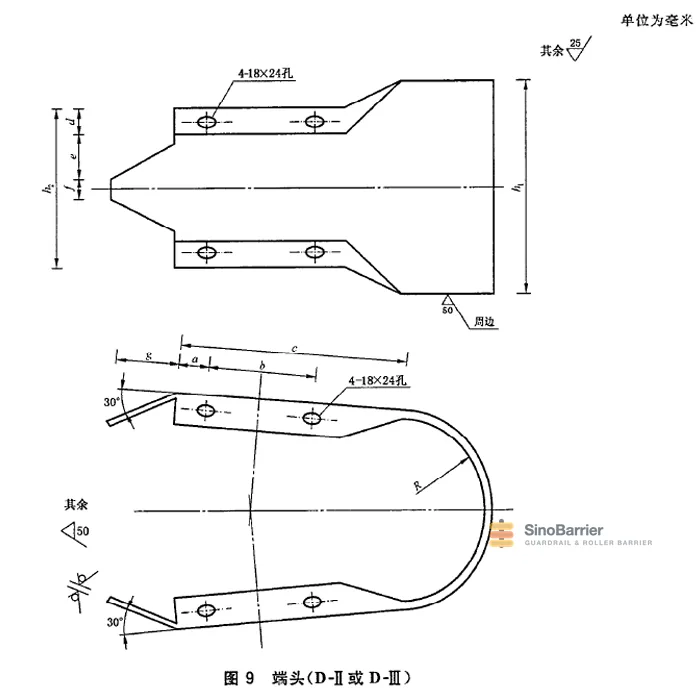

Gambar tata letak terminal ujung penyangga

Produk dengan harga yang kompetitif ini banyak digunakan di lokasi-lokasi yang kemungkinan kecil mengalami tabrakan frontal, seperti ujung tepi jalan di arah hilir, dan sebagainya.

Keunggulan terminal ujung penyangga

  • Menyerap benturan secara bertahap, bukan dengan menghentikan kendaraan secara mendadak—dan itulah fungsi dari bagian kepala serta bagian teleskopik tersebut.
  • Menutup ujung rel dengan permukaan yang membulat dan tidak runcing, sehingga benturan langsung dapat ditahan alih-alih menembus rel.
  • Diproduksi sesuai pesanan dengan profil balok dan jenis tiang yang sudah tersedia di lokasi, sehingga tidak diperlukan adaptor pada sambungan.
  • Secara standar dilapisi seng dengan metode hot-dip galvanizing, dengan lapisan cat atau PVC jika terminal harus serasi dengan bagian lain dari jalur tersebut.

Ukuran dan finishing

  • Baja kelas Q235B (ASTM A283M) atau Q345 (ASTM A529M).
  • Semua dimensi disesuaikan dengan profil balok yang Anda gunakan, bukan berdasarkan ukuran stok tetap.
  • Permukaan: dilapisi seng dengan metode hot-dip; warna sesuai permintaan.
  • Penyesuaian disesuaikan dengan jenis posting yang digunakan.

Pagar pengaman ujung penyangga

Pagar pengaman ujung penyangga (buffer end guardrail) adalah perangkat peredam benturan yang dipasang di awal jalur di mana kendaraan berpotensi menabrak penghalang secara frontal. Perangkat ini mengubah ujung balok W-beam atau thrie-beam yang tajam dan tidak terlindungi menjadi zona hancur terkendali: bagian ujung dan bagian teleskopik di belakangnya menyerap energi tabrakan secara bertahap, sehingga memperlambat laju kendaraan alih-alih menghentikannya secara mendadak.

Pertanyaan yang Sering Diajukan

Di mana terminal ujung penyangga digunakan?
Di tikungan jalan dan di median tengah jalan, di ujung bagian pagar pembatas atau pagar tempat rel harus ditutup dengan rapi dan aman, bukan dibiarkan terbuka. Karena terletak di tikungan atau median, bagian ini sering kali menjadi yang pertama terlihat oleh pengendara.
Mengapa disebut ujung terminal ganda?
Karena hal ini menutup jalur di kedua sisi, sehingga ujungnya terlihat sebagai penyangga simetris, bukan ujung satu sisi. Itulah detail yang diperlukan ketika ujung penghalang menghadap lalu lintas dari lebih dari satu arah.
Lapisan dan standar apa yang berlaku?
Baja Q235B atau Q345B, yang dilapisi galvanis celup panas dengan ketebalan minimal 550 g/m² sesuai standar AASHTO M180, sesuai dengan AASHTO M180 / EN 1317 / GB/T 31439, disertai sertifikat uji pabrik dan laporan berat lapisan pada setiap pengiriman.
Bagaimana ujung penyangga dipasang?
Komponen ini dilas di bengkel dan telah diperiksa menggunakan jig sehingga dapat dipasang langsung ke tiang terakhir pada rangkaian tersebut, serta dikirimkan bersama satu set baut dan sketsa pemasangan. Jika ujung rangkaian berada di tikungan, sketsa tersebut menunjukkan penandaan posisi relatif terhadap garis tepi trotoar.

Fitur utama

  • Perlakuan ujung Bridge, Buffer, Fishtail, Flared, dan Bullnose
  • Mengubah ujung rangkaian pagar pengaman menjadi terminal yang aman saat terjadi tabrakan
  • Digalvanisasi celup panas sesuai AASHTO M180 bersama komponen sistem lainnya
  • Dilakukan pengelasan di pabrik dan pemeriksaan menggunakan jig sehingga dapat langsung dibaut lurus ke tiang terakhir
  • Dikirim bersama set baut dan sketsa pemasangan

Tempat penggunaan

  • Ujung rangkaian pagar pengaman
  • Ujung jembatan dan gorong-gorong
  • Bukaan median
  • Persimpangan jalan dan tempat menepi
  • Ujung area pemeliharaan jalan raya
  • Median cekung

Lengkapi sistem

Satu penghalang dipasok sebagai satu set. Komponen berikut menyertai produk ini dalam pemasangan umum.

Belum yakin spesifikasi mana yang sesuai?

Beri tahu kami kelas jalan, kecepatan rencana, dan standar yang digunakan oleh klien Anda. Teknisi kami akan memberikan penampang, berat lapisan, dan jarak antar-tiangan yang memenuhi persyaratan tersebut — serta harga untuk jumlah yang Anda perlukan.

Tanyakan kepada insinyur
