AASHTO M180
Flared Uç Terminali
Bariyer Ucu ürün grubunun bir parçası · Otoyol bariyeri.
Model: Flared end terminal

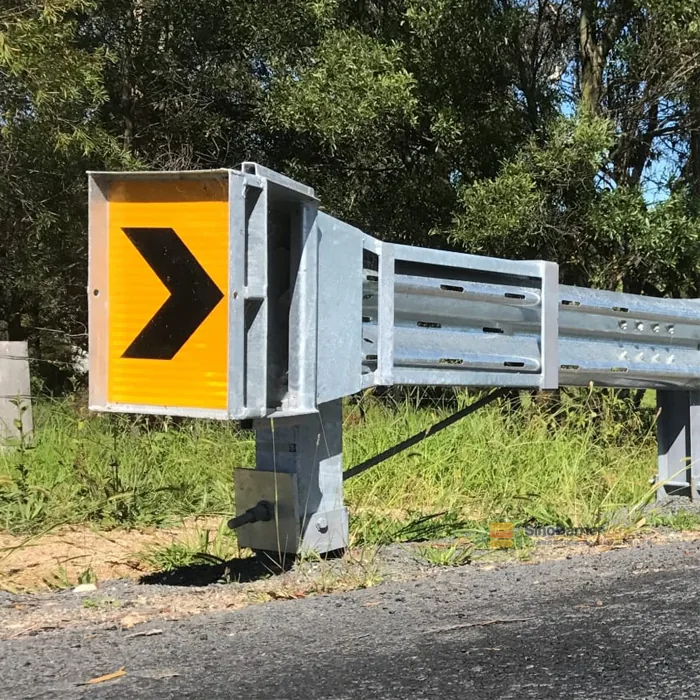

Flared uç terminali, bir bariyer hattının başlangıcını trafik yüzeyinden uzağa yönlendirir; böylece taşıt yolundan çıkan bir araç bariyer ucuna doğrudan çarpmak yerine bariyere açılı olarak temas eder. Karayolu bariyer terminal ucu, taşıtların kontrolden çıkarak bariyerlerin ucuna çarpması durumunda yayalara ve araçlara yönelik hasar ve yaralanmaları önlemek amacıyla çarpışma bariyeri sisteminin her bölümünün sonuna monte edilir. Genel olarak her 1000…
- Standart AASHTO M180 / EN 1317
- Malzeme Q235B / Q345B çeliği
- Yüzey Sıcak daldırma galvanizli, ≥ 550 g/m²
- MOQ 1 × 20GP konteyner
- Teslim süresi 15–25 gün
- Her sevkiyatla birlikte fabrika test sertifikası
- İmalat çizimleri ve aplikasyon planı dahildir
- Özel uzunluklar, delik düzenleri ve kaplama ağırlıkları
Teknik özellikler
| Profil | Düz Uç Terminali |
| Malzeme | Q235B / Q345B çeliği (S235JR / S355JR / ASTM A529M) |
| Yüzey işlemi | Sıcak daldırma galvanizli; talep üzerine toz boya veya PVC kaplamalı |
| Çinko kaplama | ≥ 550 g/m² (≈80 µm), AASHTO M180 |
| Standart | AASHTO M180 / EN 1317 / GB/T 31439 |
| Sertifika | Her sevkiyatla birlikte fabrika test sertifikası ve kaplama ağırlığı raporu |
| Not | Çiziminize göre özel uzunluk, delik düzeni ve kaplama ağırlığında üretilir. |
Gösterilen ölçüler standart aralığı ifade eder. Standart dışı uzunluklar, delik düzenleri ve kaplama ağırlıkları sipariş üzerine üretilir; onay çizimi için çiziminizi gönderin.
Açıklama
Flared uç terminali: kullanım alanı
Dışa açılan uç terminali, bir bariyer hattının yaklaşım tarafındaki ucunda kirişi dışa ve aşağı doğru yönlendirir; böylece kiriş doğrudan trafiğe bakmak yerine trafikten uzağa doğru açı yapar. Bu açı, taşıt yolundan çıkan sürücüye keskin bir uç yerine yumuşak, sıyırarak geçiş sağlayan bir yüzey sunar ve şevlerdeki bariyer hatlarının başlangıcında, bir kavşağın ağzında ve kirişin yol kenarından uzaklaştığı yerlerde kullanılır.
Dışa açılan ucun işlevi
Dışa açılan uç terminali, kirişi trafikten uzağa doğru bükerek zemine indiren uç düzenlemesidir; böylece uçta meydana gelen çarpma, doğrudan karşılanmak yerine bariyer boyunca yönlendirilir. Genellikle parlak bir renkle tamamlanır; çünkü boyalı uç, bariyer hattının başlangıcı veya iki bariyer tipi arasındaki geçiş gibi bariyerde bir değişikliğe yaklaşıldığı konusunda sürücüleri de uyarır. Dışa açılma geometrisi, kiriş kesiti ve tasarım hızına göre belirlenir.
Sabitleme ve montaj
Genişleyen uç, kirişe ve uç dikmelere cıvatalanır; eğimi ve ofseti, genişleyen bölümün trafik güvenlik alanından düzgün şekilde çıkmasını sağlayacak biçimde ayarlanır. Uç bölüm, bir aracın çarpma ihtimalinin en yüksek olduğu yer olduğundan, terminal sahada uyarlanmak yerine kirişe ve dikme aralığına uygun olarak eşleştirilir. Bize kiriş profilini, hat yerleşimini ve istediğiniz yüzey kaplamasını bildirin; terminali ve bağlantı elemanlarını birlikte tedarik edelim.
Standartlar, ölçüler ve sipariş
Genişleyen uç terminalleri AASHTO M180 standardına uygun olarak üretilir ve sıcak daldırma yöntemiyle galvanizlenir; ayrıca projenizin renk düzenine uygun olarak PVC kaplanabilir veya istenen herhangi bir renge boyanabilir. Ölçüler, takılacakları bariyerin kesitine ve şekline göre belirlenir ve yaygın dikme tipleriyle uyumludur. Kiriş profilini ve miktarı gönderin; kendi üretim tesisimizden teklif hazırlayalım.
Hangi tür bariyer terminali tedarik edebiliriz?
Genel olarak, farklı otoyol bariyeri türleri ve uygulamaları, uç başlıkların farklı şekil ve boyutlarda olmasını gerektirir. Pazar ihtiyaçlarına ilişkin yaptığımız araştırmanın ardından, esas olarak beş tür bariyer uç başlığı tedarik ediyoruz.

Ayrıntılar:
Yüzey: galvanizli veya PVC kaplı
Renk: mevcut her renk kullanılabilir (özel boyamalar kabul edilir)
Ölçüler: sahip olduğunuz bariyerlerin ölçülerine ve şekillerine göre
Çeşitli dikme tipleri için uygundur
Sıkça sorulan sorular
- Genişletilmiş uç terminali ne işe yarar?
- Bir bariyer hattının yaklaşım ucunda kirişi dışa ve aşağı doğru yönlendirir; böylece kiriş trafiğe doğrudan bakmak yerine trafik akışından uzağa doğru açı yapar. Genişletilmiş bölüm, taşıt yolundan çıkan sürücü için keskin bir uç yerine yumuşak, sıyırmalı bir yüzey oluşturur.
- Genişletilmiş uç nerede belirtilir?
- Dolgu üzerindeki bariyer hatlarının başlangıcında, yarma ağzında ve güzergâhın trafiği kirişin ucuna yaklaştırdığı köprü yaklaşımında. Genişletme, sıyırmalı bir çarpışmanın önden çarpışmaya dönüşmesini önler.
- Genişletme, aplikasyonu nasıl etkiler?

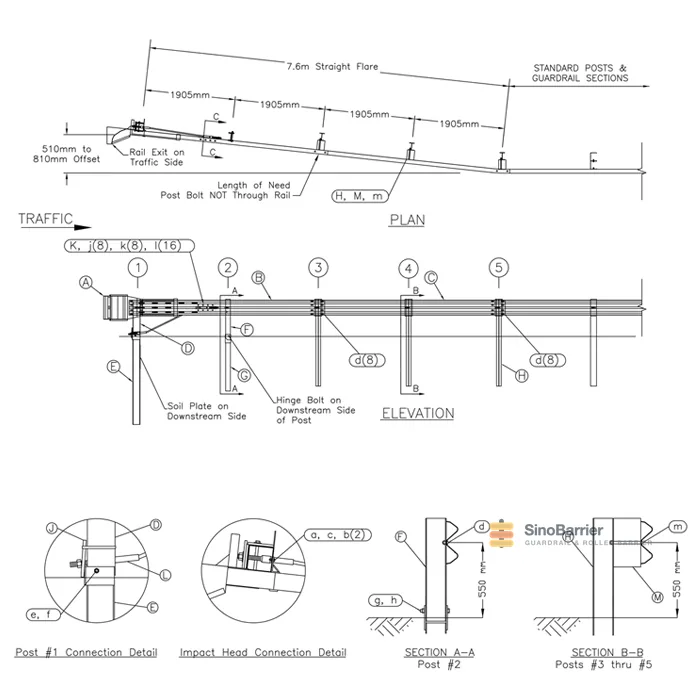

- Terminal, uzunluğu boyunca belirli bir açıyla yön değiştirdiğinden son dikmenin konumu ve bordür hattı buna göre ayarlanmalıdır. Terminalle birlikte verilen aplikasyon çizimi, bariyer hattı ile bitmiş uç arasındaki ofseti gösterir.
- Hangi tür bariyer uç terminali tedarik edebilirsiniz?
- Eksiksiz set: köprü, tampon, balık kuyruğu, genişletilmiş ve bullnose uç uygulamaları. Tüm ürünler Q235B veya Q345B’den imal edilir, AASHTO M180 standardına göre galvanizlenir, aparatla kontrol edilir ve cıvata seti ile montaj krokisiyle birlikte teslim edilir.
Temel özellikler
- Bridge, Buffer, Fishtail, Flared ve Bullnose uç uygulamaları
- Bir bariyer hattının ucunu çarpışmaya dayanıklı bir sonlandırmaya dönüştürür
- Sistemin geri kalanıyla uyumlu olacak şekilde AASHTO M180 standardına uygun sıcak daldırma galvanizli
- Atölyede kaynaklanır ve son dikmeye düz biçimde bağlanması için fikstürle kontrol edilir
- Bulon seti ve montaj krokisiyle birlikte teslim edilir
Kullanım alanları
- Bariyer hattı sonlandırmaları
- Köprü ve menfez uçları
- Orta refüj açıklıkları
- Yol kavşakları ve cepler
- Otoyol bakım alanı uçları
- Çökertilmiş orta refüjler
Sistemi tamamlayın
Bir bariyer set halinde tedarik edilir. Tipik bir montajda bu ürüne eşlik eden bileşenler aşağıda belirtilmiştir.
Hangi teknik şartnamenin uygun olduğundan emin değil misiniz?
Bize yol sınıfını, tasarım hızını ve müşterinizin esas aldığı standardı bildirin. Mühendisimiz, bu gereklilikleri karşılayan kesit, kaplama ağırlığı ve dikme aralığı ile ihtiyaç duyduğunuz miktara ilişkin fiyatı iletecektir.
